显微镜系列教程（四）：数值孔径（NA）与分辨率的物理奥秘

为什么同样放大1000 倍，有的显微镜能看到细胞的精细纹理，有的却只看到一团放大的模糊？

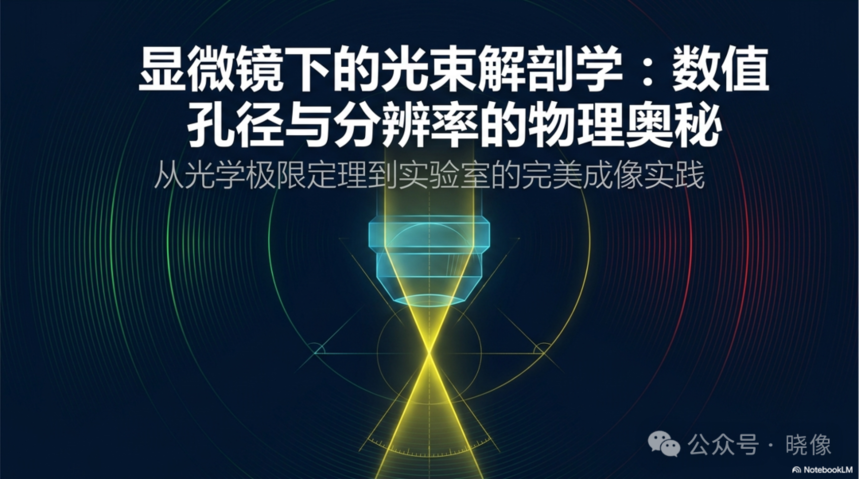

一束黄光穿过物镜，收拢成一个沙漏形的光锥——这就是显微镜的全部秘密所在。我用精心制作的19 张精美图片，把"分辨率"这个被无数人误解的概念，从物理定律一路讲到实验室操作台。读完你会明白：看清微观世界的极限，从来不单单是由放大倍数决定的。

今天我们不做泛泛的科普，而是做一次"光束解剖"：沿着光从标本到眼睛走过的每一步，看清分辨率究竟在哪里被决定、在哪里被损失、又在哪里可以被挽回。从阿贝（Ernst Abbe）在 19 世纪末写下的光学极限定理，到你实验室里那滴浸润油的正确使用方式，这是一条完整的认知链路。

下面请系好安全带，跟随我进入微观宇宙几何学。

先破除一个流传最广的误解：放大 ≠ 看清。

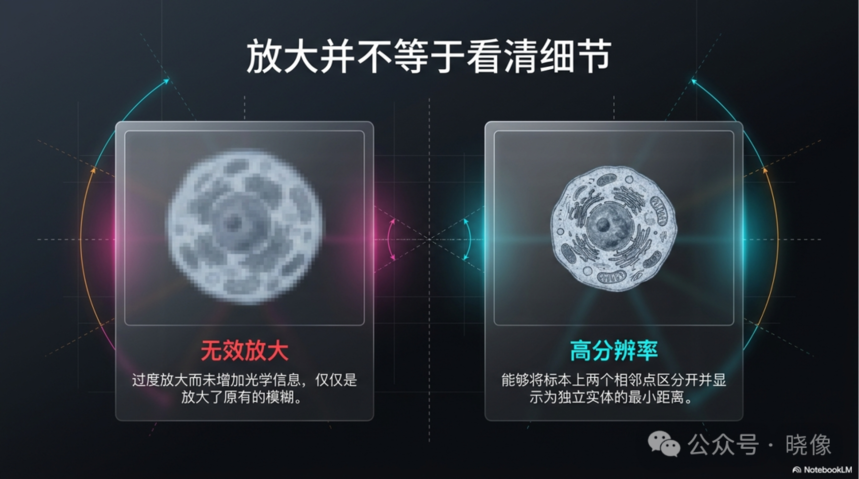

左边这张细胞图，被放得很大，却糊成一片马赛克——这叫"无效放大"（Empty Magnification）：像素被机械拉伸，光学信息却没有任何增加，你只是把原有的模糊放得更大而已。右边的图放大倍数可能相同，但细胞、核糖体、膜结构根根分明——差别只有一个：分辨率。

分辨率的严格定义是：能把标本上两个相邻点区分成两个独立实体的最小距离。它是一把物理标尺，跟"放大多少倍"毫无关系。记住：显微镜的使命不是把小东西变大，而是把挨得近的两个东西分开。

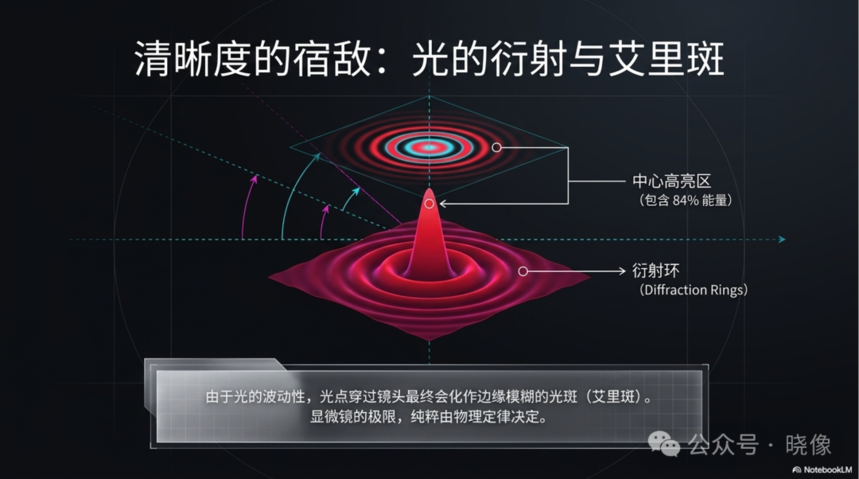

为什么显微镜会有极限？因为光是一种波。理想情况下，标本上的一个"点"，经过镜头后应该还是一个点。但物理定律不允许——光穿过物镜的圆形孔径时会发生衍射，一个点最终在像面上摊开成一个中心明亮、外围环绕着一圈圈衍射环的光斑。这就是著名的艾里斑（Airy Disk）。

几个关键事实：中心高亮区集中了约 84%的光能量；这个光斑在三维空间的能量分布，称为点扩散函数（Point-Spread Function）（这是之前讲过的内容）——它就是显微镜的"最小像素"；艾里斑的大小，纯粹由物理定律决定，与镜头做得多精密无关。即使是一块理论上完美无瑕的物镜，也逃不开它。换句话说，衍射不是设备的缺陷，而是光的本性。显微镜是一场与衍射的谈判，而数值孔径，就是我们手里的筹码。

既然每个点都会晕开成艾里斑，那两个点靠得多近，就再也分不开了？

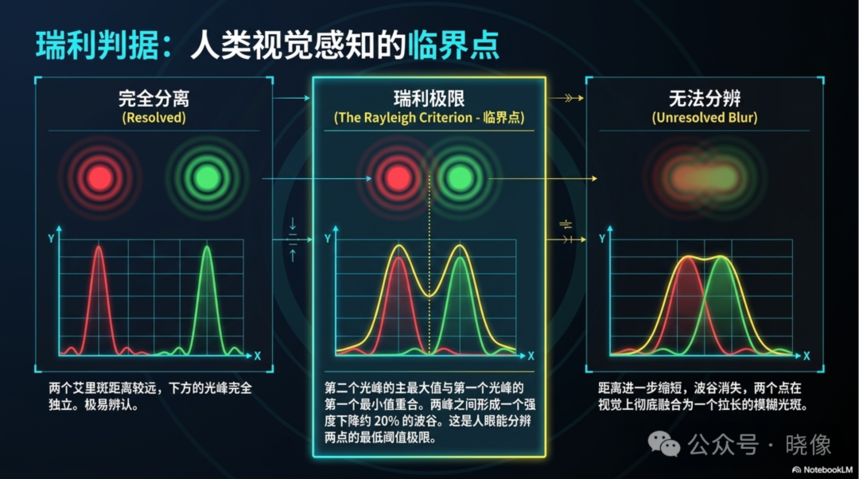

物理学家瑞利（Lord Rayleigh）给出了那条著名的临界线：当一个艾里斑的中心，恰好落在另一个艾里斑的第一暗环上时，两个点刚好可以分辨。

看中间这幅图：两个光峰叠加后，峰与峰之间形成一个下凹的波谷，谷底强度比峰值低约20%——别小看这 20% 的明暗落差，它恰好是人眼能感知"这里是两个东西"的最低阈值。距离更远时（左图）：两峰独立，轻松分辨；正好临界时（中图）：瑞利极限，两峰之间 20% 波谷，勉强可辨；距离更近时（右图）：波谷消失，两个点融合成一个拉长的模糊光斑，神仙也救不回来。瑞利判据把"看得清"这个主观感受，第一次变成了可计算的物理量。接下来的所有公式，都是在回答同一个问题：如何让这个临界距离变得更小。

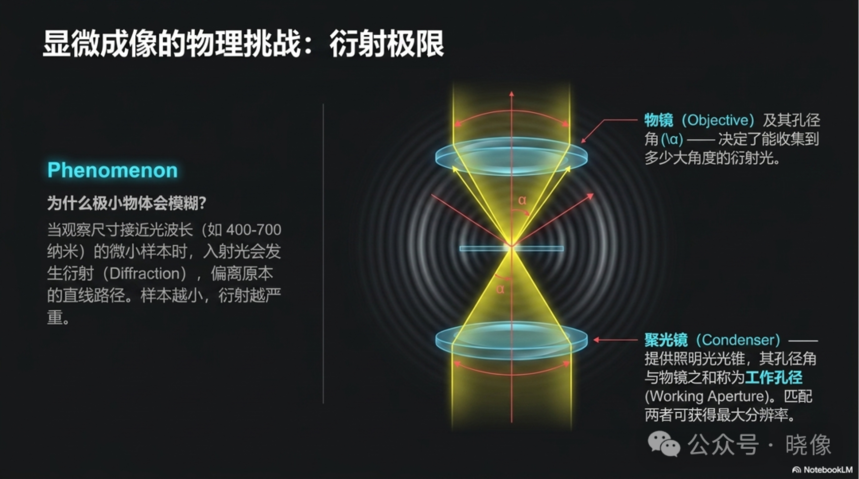

衍射什么时候开始变得致命？当标本的尺寸逼近光的波长的时候。

可见光波长大约在400–700 纳米之间（绿光约 550 nm，即 0.55 微米）。当标本的细微结构小到与波长同量级，入射光就不再直线前进，而是向各个角度散射、偏转——标本越小，衍射光的角度散的越大。这张图揭示了显微镜系统的一个核心架构：

- 物镜（Objective）：它的孔径角 α 决定了能"接住"多大角度的衍射光。角度接得越宽，抓到的高阶衍射信息越多；

- 聚光镜（Condenser）：从下方提供一个照明光锥，让标本被大角度光线照射，从而产生更大角度的衍射。物镜与聚光镜的孔径角之和，称为工作孔径（Working Aperture）。

一个常被忽略的重点：当聚光镜的孔径与物镜匹配时，系统才能获得最大分辨率。很多人花大价钱买了高 NA 物镜，却从未想到要调整聚光镜——等于给跑车加了拖拉机的发动机。

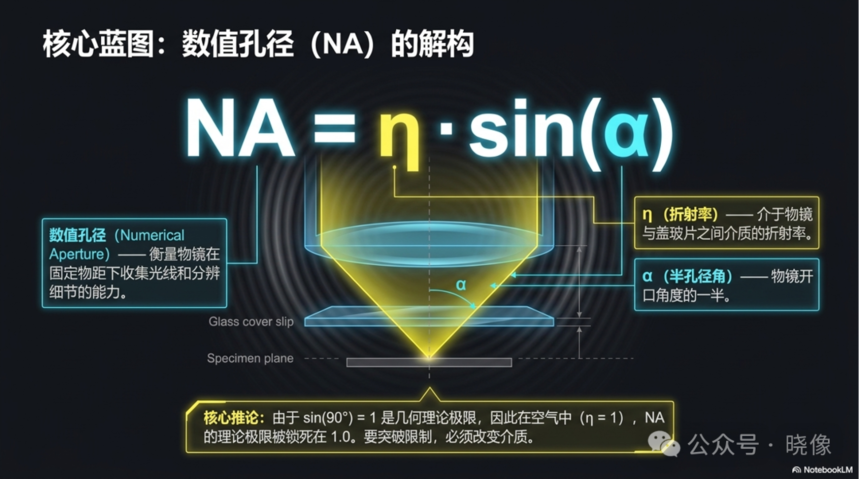

全场最重要的公式登场，只有一行。其中：

α（半孔径角）：物镜开口角度的一半，代表镜头收集光线的"张角"；

η（折射率）：物镜前透镜与盖玻片之间介质的折射率——空气是 1.0，玻璃和香柏油约 1.51。

NA 衡量的是物镜在固定工作距离下收集光线并分辨细节的绝对能力。它是蔡司之父阿贝在解释显微镜分辨率时引入的概念，自此成为整个显微光学的通用货币。

注意这个公式里藏着一个"锁死"机关：sin(90°) = 1 是几何学的天花板，而在空气中 η = 1——所以任何干式物镜的 NA，理论上永远无法突破 1.0。现实中，孔径角能做到 70°以上的，已经是价值数千美元的顶级镜头了。想突破1.0？公式告诉你只有一条路：动 η （折射率）的主意。

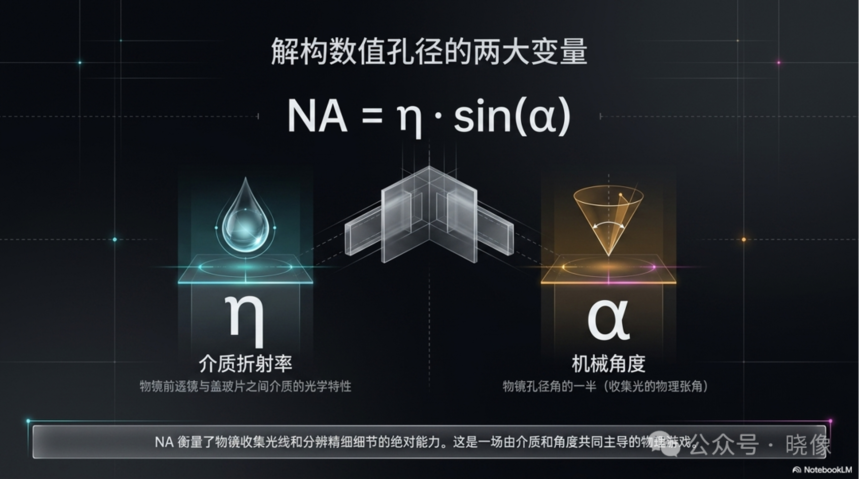

把数值孔径NA的公式拆开看，这是一场由两个变量同主导的游戏：

变量一：η，介质折射率。它由物镜与盖玻片之间"填了什么"决定。这是一笔"环境账"——换介质比换镜头便宜得多。

变量二：α，机械角度。它由镜头的物理设计决定，是制造商用一片片镜片堆出来的硬实力。半孔径角越大，收集的光锥越宽，能捕获的高角度衍射光越多。

这个公式的深刻之处在于：它把"看得更清"这个目标，分解成了两个可以分别攻关的工程问题——镜头设计师负责把 α 推向极限，而介质的选择权，握在每一个实验者自己手里。一个折射率、一个角度，看似不起眼，却共同划定了你能看见的世界的边界。

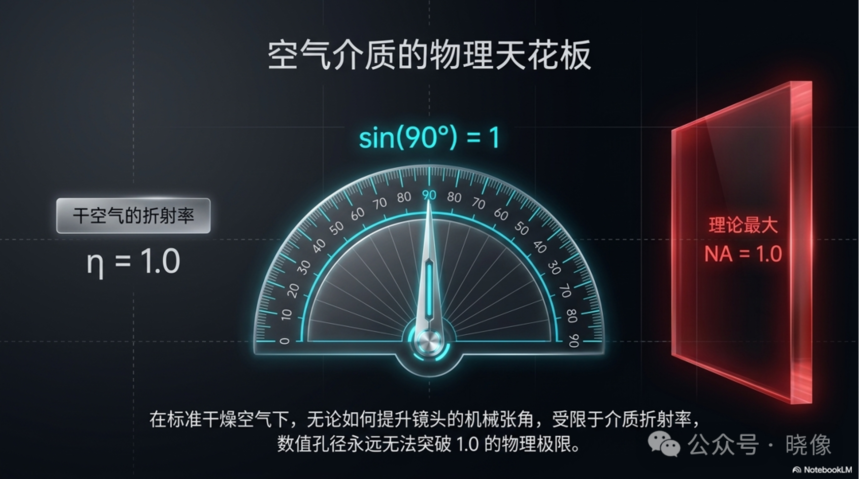

这页值得单独停下来，因为这里有一堵真正的"物理墙"。

在标准干燥空气中（η = 1.0），无论镜头工程师把机械张角做到多么极致——哪怕理论上做到 180° 全张角，半孔径角 90°——sin(90°) = 1，NA 的理论上限被锁死在 1.0。这就是空气介质的天花板：不是工艺不够，不是预算不足，而是几何定律本身说了"不"。现实中干式物镜 NA 能超过 0.95 的，已经凤毛麟角。

阿贝公式中还有一层含义值得玩味：分辨率d = λ / (2·NA)。NA 被锁在 1.0，波长 λ 又被可见光锁定，那么干式系统的分辨极限也随之锁定。光学显微镜发展史上，人类对分辨率的所有突破，本质上都是对这堵墙的绕行与翻越。

而翻越它的工具，便宜得出乎意料——一滴油。

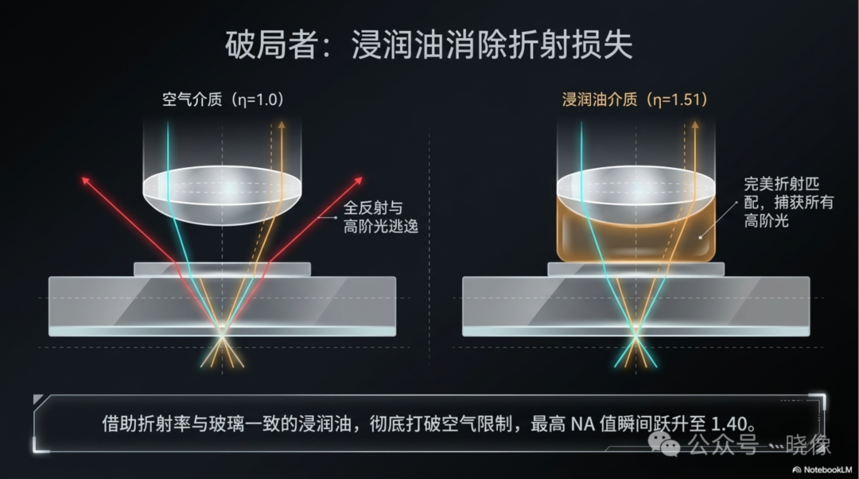

左右两张光路图，讲的是显微技术史上最划算的一次"开挂"。

左图（空气介质，η=1.0）：光线从玻璃盖玻片进入空气时发生折射，大角度的高阶衍射光干脆在界面上全反射，掉头逃逸——这些携带着最精细结构信息的光线，永远到不了物镜。信息在半路被"海关"没收了。

右图（浸润油介质，η=1.51）：换上一滴折射率与玻璃几乎一致的浸油，玻璃—油—镜头前透镜之间不再有折射率突变，光路近乎直线贯通。原本会逃逸的高阶光，全部被物镜稳稳接住。

效果是立竿见影的：油浸物镜的最高 NA 直接跃升至 1.40，把干式系统 1.0 的天花板远远甩在身后。蔡司教程中特别强调：绝大多数 60×、100×及以上的高倍物镜，都是为浸油使用而设计的——如果离开油，这些镜头等于自废武功，毫无用武之地了。

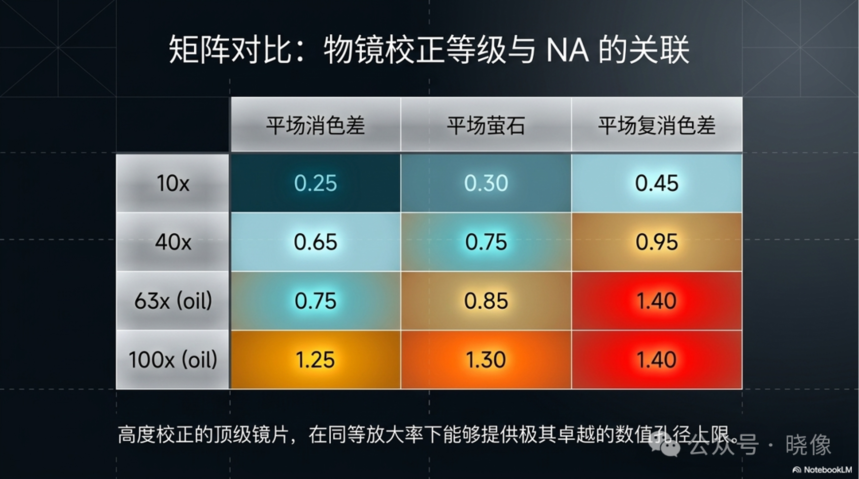

同样是40 倍物镜，为什么价格能差出十倍？这张矩阵表给出了答案。

横向三列是三代光学校正等级：平场消色差（Plan Achromat）→ 平场萤石（Plan Fluorite）→ 平场复消色差（Plan Apochromat）。看数字的变化趋势：

- 10×：NA 从 0.25 → 0.30 → 0.45

- 40×：NA 从 0.65 → 0.75 → 0.95

- 顶级油浸：NA 最高触及 1.40

规律一目了然：同等放大倍数下，校正等级越高，数值孔径的上限越高。复消色差物镜用更复杂的镜片组合同时校正了多种色像差与球差，腾出了更大的孔径空间——这就是它贵的理由，也是它看得更清的物理本钱。

所以买物镜时别只盯着倍数。放大倍数决定画面有多大，NA 决定画面里有多少真实信息。前者是尺寸，后者才是视力。

知道了NA，就能回答一个实战问题：总放大倍数配多少才合理？

这里我给出一个黄金区间：总放大倍数应在 500 × NA 到 1000 × NA 之间。

- 低于 500 × NA：物镜分辨出的细节，被投射得太小，人眼视网膜来不及分辨——好镜头的实力被浪费了；

- 500–1000 × NA：最佳有效放大区，光学系统的每一份分辨力都被充分利用；

- 高于 1000 × NA：进入无效放大区，画面变大、变暗、变糊，信息量为零增长。

举个例：一支NA 1.40 的油浸物镜，黄金总放大区间是 700×–1400×。用 10× 目镜正好落在区间内；若换上 25× 高倍目镜硬拉到 2500×，得到的只是放大的模糊。

这条法则的潜台词很反直觉：盲目堆目镜倍数，是最常见也最无效的"伪升级"。总放大倍数必须臣服于物镜的物理孔径。

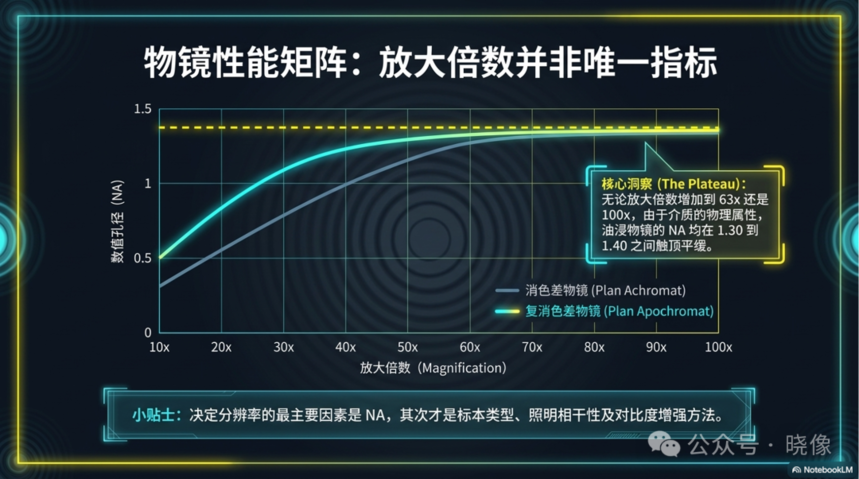

这张曲线图里藏着选购物镜时最值钱的洞察。

横轴是放大倍数，纵轴是NA。两条曲线——消色差物镜与复消色差物镜——都呈现出同一个形态：NA 随倍数快速增长，然后在高倍区触顶平缓（The Plateau）。

核心洞察来了：无论放大倍数增加到 63× 还是 100×，油浸物镜的 NA 都在 1.30–1.40 之间封顶。这是介质折射率与几何张角共同划定的终点线，再往上堆倍数，分辨率不再有一分钱的提升。

同时注意两条曲线的垂直间距：在每一个倍数上，复消色差物镜都稳稳压着消色差物镜一头——这是校正等级带来的全程优势。

一句话总结：分辨率赛场上，NA 是唯一的硬通货，放大倍数只是它的外壳。决定分辨率的首要因素是 NA，其次才是标本类型、照明相干性和对比度增强方法。

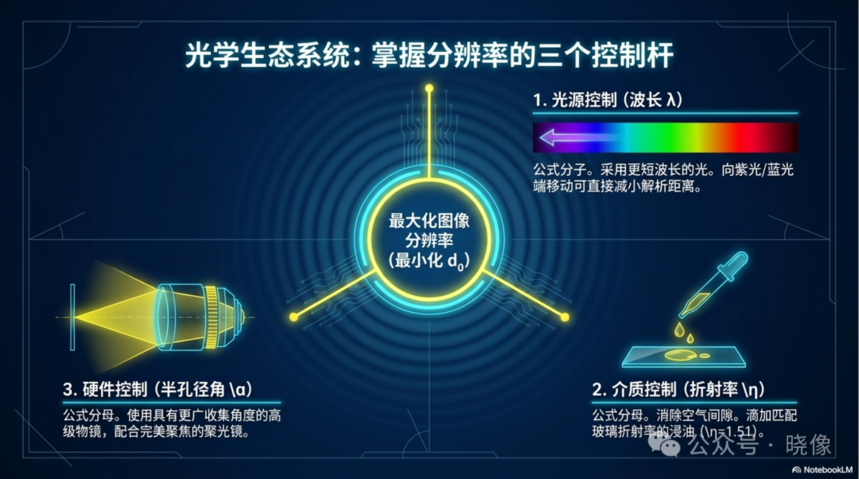

理论讲完，进入实战总览。把阿贝分辨率公式d₀ = λ / (2·NA) 摆出来，你会发现提升分辨率（即让 d₀ 变小）总共只有三根控制杆：

控制杆一：光源控制（波长 λ）——公式的分子。波长越短，可分辨距离越小。把照明光向蓝光、紫光端移动，是最直接的分辨率增益。这也是荧光显微镜和电子显微镜存在的物理动机。

控制杆二：介质控制（折射率 η）——公式的分母。消除空气间隙，滴加与玻璃折射率匹配的浸油（η≈1.51），让分母瞬间放大 1.5 倍。

控制杆三：硬件控制（半孔径角 α）——公式的分母。选用收集角更宽的高级物镜，并配合孔径匹配、完美聚焦的聚光镜，把 sin(α) 推向极限。

三根杆，一根在光源，一根在介质，一根在镜头。它们彼此独立、效果相乘——这意味着任何一根的短板，都会直接拖累整个系统。分辨率工程，是一门"一个都不能少"的系统工程。

从这一页开始，是三条能立刻用上的实验室守则。第一条关于干净。

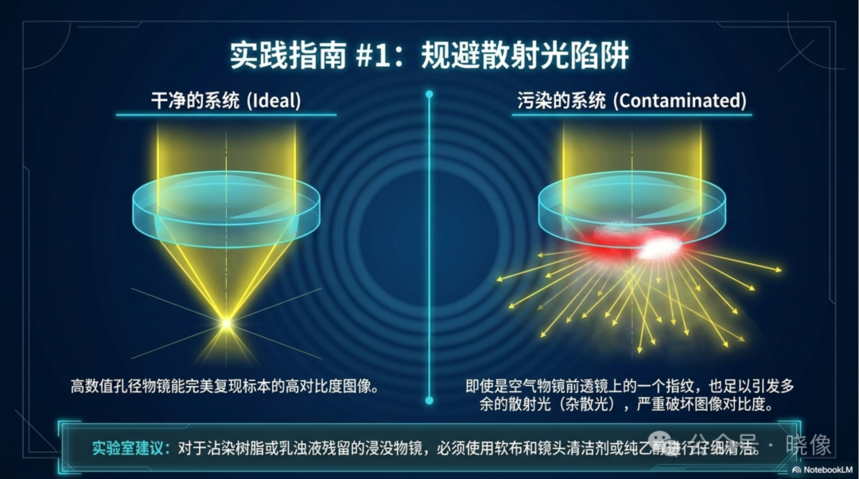

右图展示了一个被低估的画质杀手：散射。哪怕是干燥物镜前透镜上的一个指纹，都足以让透射光产生大量杂散散射光——这些光不携带任何标本信息，却均匀铺在整个视场里，像给图像蒙上一层雾，对比度应声崩塌。

高NA 物镜收集光的角度极大，这既意味着它擅长捕捉大角度衍射光，也意味着它会"照单全收"各种角度的散射光。镜头越好，对污染越敏感。

我们建议：对沾有树脂或乳浊液残留的浸没物镜，必须用软布配合镜头清洁剂或纯乙醇仔细清洁。检查光路是否干净，应该是每次高倍观察前的标准动作——成本为零，收益是完整的对比度。

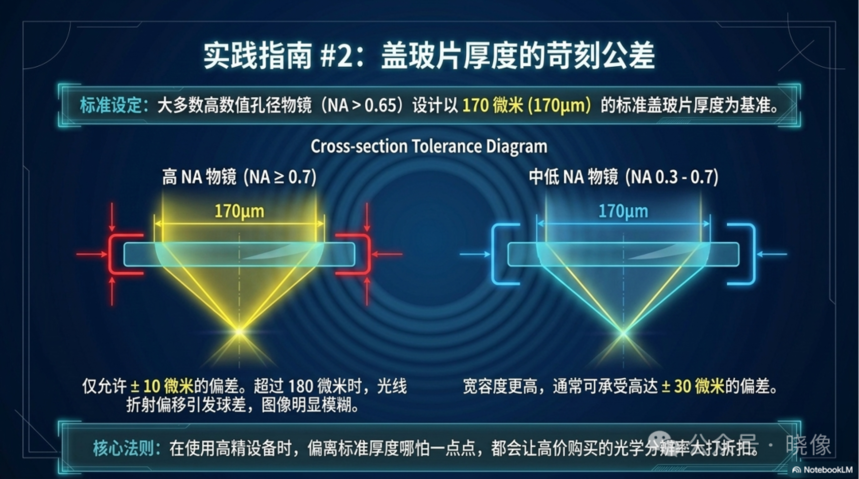

第二条守则，关于一个你大概率从未留意过的数字：170 微米。

绝大多数高数值孔径物镜（NA > 0.65）在设计时，都以 170 μm 标准厚度的盖玻片为光学基准——设计师把这片玻璃的折射精确计算进了光路。盖玻片不是"保护壳"，它是光学系统的一个正式组件。

那么厚度偏差的代价有多大？

- 高 NA 物镜（NA ≥ 0.7）：仅允许 ±10 μm 的偏差。一旦超过 180 μm，光线折射偏移引入球面像差，图像肉眼可见地变糊；

- 中低 NA 物镜（0.3–0.7）：宽容度较高，通常可承受 ±30μm的偏差。

这条法则最扎心的地方在于：你可能花数万元买了NA 1.40 的顶级物镜，却因为一片不合规格的盖玻片，把这份光学分辨率大打折扣。高精度设备面前，没有"差不多"这三个字。买玻片时认准标准厚度（约 0.17 mm，即常见的 #1.5 号盖玻片），是性价比最高的分辨率保险。

顺便说一句，国产的盖玻片在这方面做的就很不好，厚度尺寸偏差巨大。

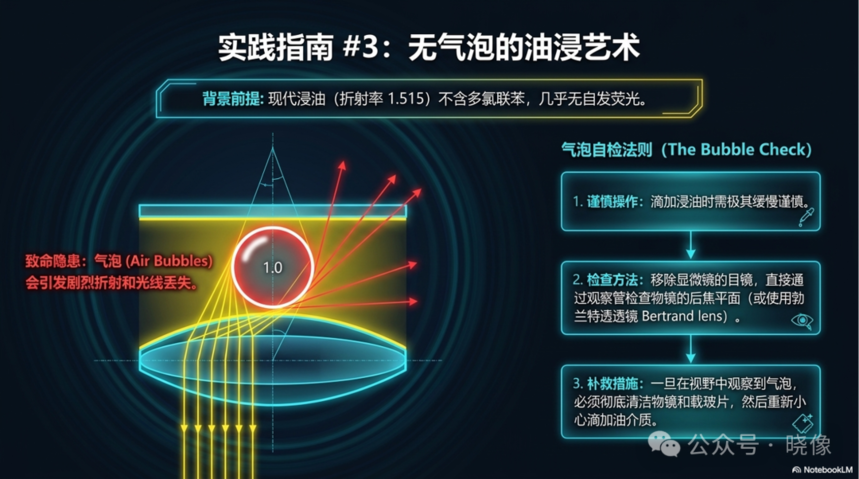

第三条守则，专门讲油浸操作中最常见的事故：气泡。

先讲背景：现代浸油（折射率1.515）早已不含多氯联苯，几乎无自发荧光，性能稳定。真正的隐患出在操作手法上——油层中一旦混入空气泡，气泡与油的界面折射率突变（1.0 vs 1.51），光线在这里剧烈折射、丢失，前面第 9 图辛苦打通的光路，被一颗小气泡瞬间截断。

气泡自检三步法：

1. 谨慎滴油：滴加浸油时放缓动作，从源头避免裹入空气；

2. 检查方法：取下显微镜目镜，直接通过观察管检查物镜的后焦平面（或使用勃兰特透镜 Bertrand lens）——气泡在后焦平面上无所遁形；

3. 补救措施：一旦发现气泡，必须彻底清洁物镜与载玻片，重新小心滴油，切勿将就。

油浸是显微镜操作里少数"手艺活"：同样的设备，老手和新手的图像质量差距，往往就藏在这滴油里。

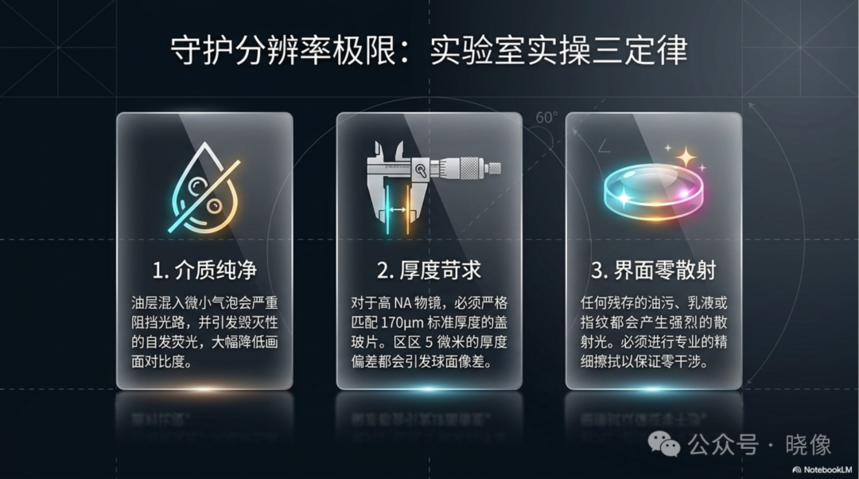

把三条实践指南浓缩成三句话，就是守护分辨率极限的"实验室三定律"：

第一定律 · 介质纯净。油层中混入微小气泡，会严重阻挡光路并引发自发荧光，画面对比度大幅坍塌。一滴干净的油，是 1.40 NA 的入场券。

第二定律 · 厚度苛求。高 NA 物镜必须严格匹配 170 μm 标准盖玻片，区区 5–10 μm 的偏差就会引入球面像差。玻片厚度不是耗材细节，是光学参数。

第三定律 · 界面零散射。任何残存的油污、乳液或指纹都是散射源，必须进行专业级的精细擦拭。零污染，才有满对比度。

注意这三条定律的共同点：它们不涉及任何昂贵采购，全是操作纪律。分辨率的上限由公式决定，但你能摸到上限的几成，由台面功夫决定。物理给足了你上限，剩下的分数，是擦出来、量出来、滴出来的。

19 张图走到这里，让我们把整条逻辑链收拢成三句话：

第一，放大并非目的，解析才是核心。理解数值孔径，把总放大率控制在 500×NA 至 1000×NA 的黄金区间，让每一倍放大都对应真实信息。

第二，光线是三维的能量分布。艾里斑与瑞利判据定义了人类认知的边界，而突破边界的钥匙，始终握在波长与介质手中。

第三，卓越的分辨率源于微观的严谨。170 微米的精准玻片、折射率匹配的无气泡浸油、一尘不染的镜片——这些不起眼的细节，是让理论物理在实验室里完美绽放的最后一块拼图。

显微镜的光路，是一套不可见的几何学。看不见它的人，在抱怨设备；看得见它的人，在驾驭光束。

数值孔径从来不只是公式中的一个参数。它是人类探索微观宇宙时，眼睛睁开的尺度——角度每宽广一分，介质每纯粹一分，我们能看见的真实，就深邃一分。

从阿贝写下NA = η·sin(α) 的那个时代，到今天超分辨显微镜不断突破衍射极限，这条公式的精神从未过时：看清世界的极限，取决于你以多大的胸怀去收集光。

愿你的每一张显微图像，都配得上光走过的这段旅程。

🔬 留个作业：用你手头的物镜算算——NA 0.75 的 40× 物镜，配多少倍的目镜才落在黄金有效放大区间？（答案：500×0.75=375 倍到 1000×0.75=750 倍之间，10× 目镜正合适，20× 就超出无效放大区了。）
