每一段显微摄影的故事，说到底都是一个关于光的故事。

先看一张"大多数人习以为常"的显微图像：灰蒙蒙、雾蒙蒙，细节像隔着一层毛玻璃。

很多人的第一反应是：物镜不够好、相机不够贵。但显微光学领域有一句被广泛认可的判断——照明，是获得高质量显微图像最重要的变量，同时也是最被误解的一环。决定你最终图像质量的，往往不是购买镜头花了多少钱，而是你是否真正掌握了光源的控制权。灰、糊、发虚、伪细节……这些症状的病灶，十有八九不在镜头，而在光路配置。好消息是：它不需要花一分钱，只需要你学会一套方法。

在科勒之前，人们用"临界照明"：把灯丝的像直接投在样本上。结果可想而知——灯丝是螺旋形的，视野里就印着螺旋；灯丝亮度不均，图像就一边亮一边暗。

科勒的颠覆性构想，用一句话概括：让光线"隐形"。他把灯丝的放大像从样本平面上移走，投影到聚光镜孔径光阑所在的平面——一个你观察样本时永远看不到的平面。如此一来，到达样本的光来自四面八方所有方位角，带来三个决定性收益：

- 无颗粒感：灯丝的物理形状彻底退出成像，视野里再没有光源的"指纹"；

- 均匀扩展：整个视场获得绝对均匀的照度，告别一边亮一边暗；

- 纯净无瑕：光源不聚焦在样本层面，聚光镜玻璃表面的灰尘与瑕疵，从此无法干扰最终成像。

一个多世纪前的这个巧思，至今仍是透射光与反射光显微术共同的照明基石。

想真正驾驭显微镜，必须理解它内部暗藏的"双轨制"：光路中其实存在两套各自独立、又彼此交织的平面系统。

从光源到视网膜，光依次路过灯、聚光镜、样本、物镜、目镜，看似一条单行道；但光学上，这些平面被分成了两个家族：一族负责"成像"，一族负责"照明"。同一枚透镜，往往同时在两个家族里扮演角色。这正是科勒照明得以成立的物理引擎——因为两套平面彼此独立，我们才有可能把"灯丝长什么样"和"样本长什么样"彻底解耦。这一页先建立直觉，下一页给出完整的地图。

这是全文最值得截图收藏的一页。

左列·视场平面链：视场光阑 → 样本平面 → 中间像 → 视网膜。这条链上的一切互为共轭，它们决定你"能看到什么"——图像最终聚焦于此。

右列·孔径平面链：灯丝 → 聚光镜前焦面 → 物镜后焦面 → 眼睛的虹膜。这条链决定图像的对比度与分辨率——光束的角度在此受控。

记住那条黄金法则：在视场平面内，你绝不应该看到任何孔径平面的元素（比如灯丝的影子、孔径光阑的边缘）。在你的观察视野里看到了它们，就说明光路没调对。反过来，如果你想检查灯丝和孔径光阑——拔掉一只目镜，直接往镜筒里看，那里正是窥视孔径平面的窗口。后文每一步调校，本质上都是在利用这两族平面"对号入座"。

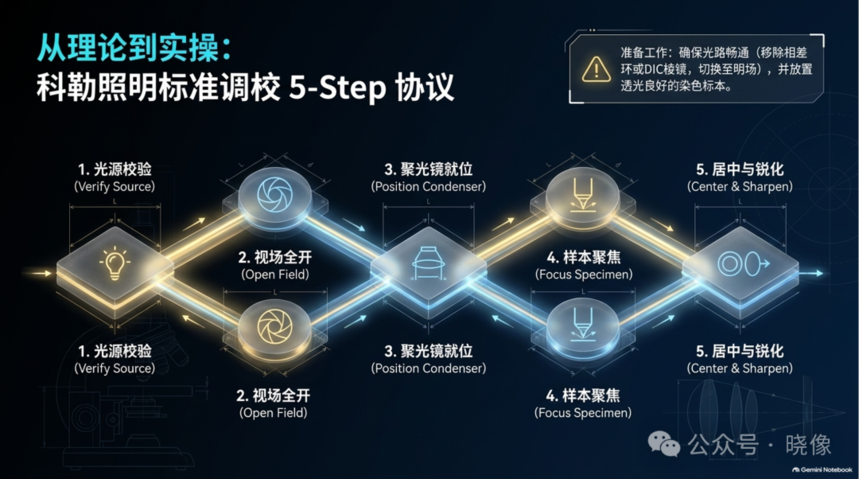

理论讲完了，落地为五个标准动作：① 光源校验 → ② 视场全开 → ③ 聚光镜就位 → ④ 样本聚焦 → ⑤ 居中与锐化。动手之前，两件准备工作别省略：其一，检查光路是否畅通——把物镜转塔切换到明场孔径，确认相差环、DIC 棱镜、滤光片等附件全部移出光路；其二，选一片合适的标本——最理想的是染色良好、厚度不超过 8 微米的动植物薄切片。手边实在没有？剪一小段 10×10 毫米的 35 毫米胶片（透明正片或底片均可），贴到干净的载玻片上、压平盖玻片，就是一枚合格的"调教具"。

第一步的诊断工具，朴素得可爱：一张白纸。打开光源开关，把白纸举在显微镜底座视场光阑的集光透镜正上方。纸上浮现一个小光斑，说明光源工作正常、光确实进入了显微镜；如果纸面一片漆黑，按"电源线 → 照明器 → 保险丝 → 灯泡"的顺序排查即可。确认光源无恙后，拨动视场光阑的拨杆（或旋钮）把它开到最大——纸上的光斑随之膨胀到最大直径。此刻，全部光线获准进入光路，我们才有了往下调校的"原材料"。

第三步，让聚光镜精准就位：用升降旋钮把它升上去，直到前透镜停在载玻片下表面 1 至 3 毫米处。这个距离不是经验玄学：太远，聚光镜射出的光锥无法以设计角度耦合进样本；太近，则触发了本页的红色警告——切勿让聚光镜前透镜触碰、顶起载玻片！极端情况下，继续上顶的聚光镜会把标本直接弹出载物台，甚至殃及镜头。好消息是，现代显微镜通常配有可调的上限位螺丝：花一分钟把它设定在正确高度，就能把"顶片"风险从物理上永久锁死。这一步，是整套流程里唯一可能造成硬件损伤的环节，请务必温柔。

现在，目镜里应该有光了。先把亮度降到舒适的水平——刺眼的光只会欺骗你的判断。然后调节瞳距：捏合或拉开双目镜筒，直到两眼看到的两个圆，融合成一个完整、明亮的大圆。若你的显微镜带屈光度调节目镜，记得先把活动目镜归零；习惯戴眼镜观察的朋友，戴着眼镜调即可。接着上下移动载物台，把样本细节调到最锐利的状态。此刻视野里可能出现亮暗不均的斑块，甚至有一片光阑边缘挡住半边的视野——别慌，这不是故障。照明配置还没走完，这些都是"施工期间"的正常景象。

这是整套调校中最有仪式感的一步：寻找刀锋般的锐度。把视场光阑缩小，然后极其轻微地上下微调聚光镜高度，眼睛盯住视野——你在等待一个边缘锐利的多边形光斑浮现。那个多边形，正是视场光阑叶片的像。回想第 5 页的共轭平面地图：视场光阑与样本平面同属视场平面链，既然样本已经聚焦清晰，那么当叶片的边缘同样锋利如刀锋时，就证明视场光阑平面与样本平面精确共轭——聚光镜聚焦完成，共轭平面系统严丝合缝地对齐了。多数情况下，此时只有部分叶片边缘进入视野（因为聚光镜还没居中），这正引出了下一步。

多边形够锐利了，但多半偏居视野一隅——因为聚光镜尚未居中。保持视场光阑在小孔状态，找到聚光镜支架上的两颗对中螺丝（Centering Screws），缓缓把这个锐利的小多边形"推"到视野正中心（如果你的目镜带十字线，这一步会格外优雅精准）。居中确认之后，重新打开视场光阑，开到叶片的边缘刚刚好全部退出你的视野为止——大一分则眩光渗入，小一分则视场被裁。

至此，基础科勒照明光路调校完成。你的显微镜，此刻才真正回到了它设计图上的光学状态。

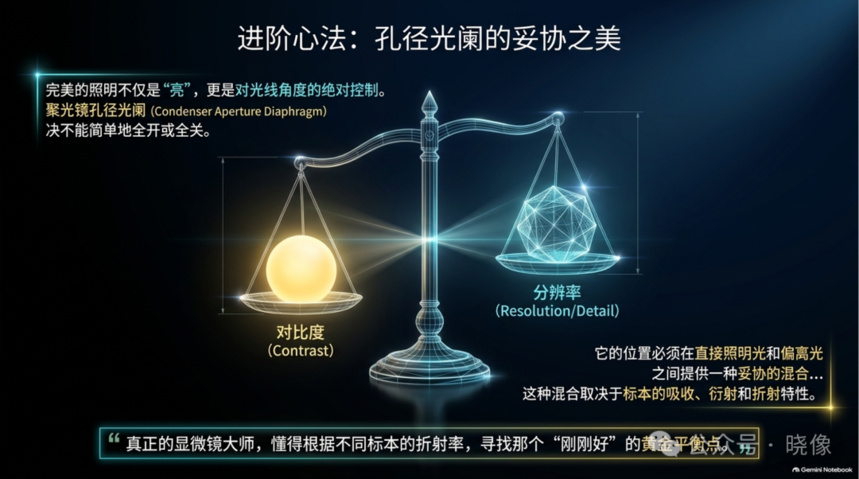

如果说视场光阑管"照多大"，那么孔径光阑管的就是"怎么照"。聚光镜孔径光阑控制的，是到达样本的光锥角度——它与物镜孔径一起，决定了整套显微镜系统实际发挥的数值孔径（working NA），也就同时握住了天平的两端：开大它，工作数值孔径上升，分辨率与通光量随之提高，但眩光与散射开始侵蚀对比度；关小它，对比度上来了，分辨率却被牺牲，衍射伪影伺机登场。所以它绝不能简单地全开或全关——它的正确位置，是在直接照明光与偏离光之间的一种妥协混合，而这种混合的比例，取决于标本本身的吸收、衍射与折射特性。

没有标准答案，只有"针对这一枚标本"的黄金平衡点。真正的显微镜大师，玩的从来不是旋钮，而是这架天平。

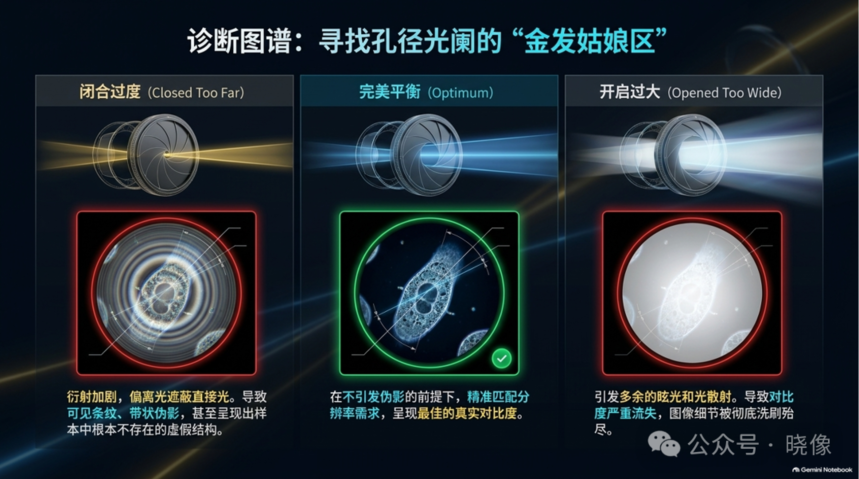

以下三张图，值得牢记

- 闭合过度：偏离光遮蔽了直接照明光，衍射急剧加剧——视野中出现条纹、带状伪影，甚至浮现出样本里根本不存在的虚假结构（折射制造的假象往往比真相更逼真，这是最危险的一种错误）；

- 开启过大：多余的眩光与光散射从样本和镜内光学表面涌出，对比度严重流失，图像细节被白光彻底洗刷殆尽；

- 完美平衡：在不引入伪影的前提下精准匹配分辨率需求，呈现最佳的真实对比度。

这个"刚刚好"怎么找？晓像的量化建议是：拔掉一只目镜，眼睛距镜筒 10–20 厘米直接往里看，一边开阖孔径光阑，一边观察它在物镜后瞳里的像——把光阑直径设定在照亮瞳孔的 65%–80%。这个妥协以几乎无损的分辨率，换来眼睛最喜欢的对比度。调完别忘了把目镜插回去。

最后，用两条铁律收束全文：

① 视场覆盖原则——样本平面的照明区域，必须大于或等于当前物镜的整个视场。绝不多给（多余的光只会制造眩光），绝不漏光（边缘暗角没有任何借口）；照度还必须均匀。

② 孔径匹配原则——系统的数值孔径必须从"等于物镜 NA"的最大值起步，根据标本的光学特性精准向下缩放。许多显微摄影家甚至认为：为优化图像质量而对系统数值孔径进行这种"临界缩减"，是整个显微摄影中最重要的一步。

还有一个必须养成的习惯：这套调校只对当前这只物镜有效。每换一次物镜，两个光阑都要重新匹配。熟练之后你甚至不必每次都拔目镜——把孔径光阑开到头，再缓缓关小，盯着图像微微变暗、对比度同步升起的那一刻停手，那就是平衡点。愿每一次微观世界的探索，都清晰如初。
