显微镜系列教程：反射式显微镜

当光"穿不过去"，我们还能看见什么？

我们印象中的显微镜，总是让光从样本下方穿过去——叶片、血细胞、细菌，越薄越好。可如果样本是一块金属、一枚芯片、一片陶瓷呢？光根本穿不透，哪怕把它磨到 30 微米，依然是一堵不透光的墙。

于是，工程师们把照明一股脑翻过来：不让光穿过样本，而是让光从物镜中垂直落下，照亮样本表面，再收集反射回来的光成像。这就是反射式微镜，也叫落射照明或金相显微镜。

本期，我们将用 13 张图，带你看清不透明世界的微观绝景。准备好了吗？旅程开始。


【原理】一次"照明方向"的革命

透射照明：光从样本下方向上穿，要求样本薄而透明——这是生物显微镜的经典姿势。但面对金属、矿石、硅片，它束手无策。

落射照明：光从样本上方、穿过物镜垂直落下，经样本表面的镜面反射或漫反射原路返回物镜。一句话总结——光从哪儿来，回哪儿去。

这个看似简单的翻转带来一个精妙后果：物镜必须一身二任，既是把光聚到样本上的"聚光镜"，又是收集反射光成像的"成像镜"。这个"双重身份"是理解整套反射光光学的钥匙，后面的每一个设计都与它有关。

小贴士：在显微镜术语体系里，从上往下的照明叫"Episcopic"，从下往上穿透的叫"Diascopic"。记住这两个词，读文献时就不会迷路哦。

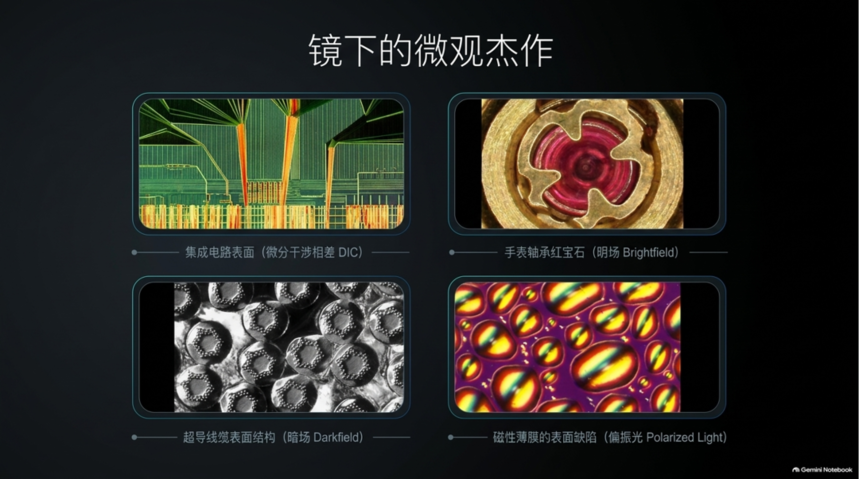

【图赏】同一台显微镜，四种观看世界的方式。这四张图全部出自反射光显微镜，却风格迥异——因为它们用了四种不同的对比技术：

左上 · 集成电路表面（微分干涉相差 DIC）：芯片上的金属布线与通孔呈现出浮雕般的立体感，仿佛俯瞰一座微缩城市。

右上 · 手表机芯的红宝石轴承（明场）：最基础的反射光成像，金黄的黄铜与深红的宝石层次分明的机械之美。

左下 · 超导线缆截面（暗场）：漆黑背景中，每一根超导细丝的边缘熠熠生辉，轮廓纤毫毕现。

右下 · 磁性薄膜的表面缺陷（偏振光）：薄膜上的"气泡"缺陷在偏振光下现出彩虹般的干涉色。

反射光显微镜的样本疆域极为辽阔：金属、矿石、陶瓷、聚合物、硅片、煤、炉渣、塑料、油漆、纸张、木材、皮革、玻璃包裹体……只要不透光，就是它的舞台。


【结构】一束光的旅行：反射光显微镜解剖图

跟着这束光走一遍完整旅程：

① 卤钨灯箱：20~100 瓦的强效光源，发出照明光（若做荧光，则换装汞灯或氙灯）。

② 垂直照明器：整机的心脏，与光轴呈 90 度横置。内部的孔径光阑与视场光阑掌控光路枢纽，光线在这里被分光镜折转 90 度，向下进入物镜。

③ 物镜与载物台：光照亮样本表面，反射光重返物镜。

④ 观测通道：反射光向上经镜筒透镜进入双目目镜，或分到三目头的摄影端口，接上相机即可拍照。

值得一提的是"倒置"版本（俗称金相显微镜）：物镜在载物台下方，样本观察面朝下放置。巨大笨重的岩石、工件都能直接放上去，而且只需磨平一个面——这是正置镜做不到的自由。


【核心】垂直照明器：整个系统的"交通枢纽"

照明器末端的反光镜组，决定了你看到的是哪种世界：

◐ 明场反光镜：一块 45 度倾斜的半透半反镜。照明光被部分镀银面朝下折入物镜；样本反射回来的光则有一部分穿透它，继续上行抵达目镜。它面向观测筒的一侧镀有防反射膜，防止杂散光捣乱。

◑ 暗场反光镜：一面只在椭圆外环镀银的反射镜，中心是挡光板。光只能从外环通过——中央被挡住，这正是暗场"斜射照明"的关键。

现代显微镜大多配备通用照明器：无需拆卸任何部件，推拉切换就能在明场、暗场、偏振、DIC 甚至荧光之间变换；把反射镜整个移出光路，还能立刻恢复透射观察。一台机器，多种宇宙。


【物镜】一身二任的"双面特工"

辨认反射光物镜很简单——对于蔡司品牌的物镜来说，找镜筒上的"Epi"字样（如图中的蔡司 EC Epiplan 系列）。它们与透射光物镜有两大本质差异：

差异一 · 防反射涂层。照明光要从物镜内部穿过去，普通透镜表面会把一部分照明光直接反射向目镜，叠加在图像上形成干扰。Epi 物镜的透镜面镀有极其优异的增透膜，专防这种"自己人打自己人"的反射。

差异二 · 无盖玻片校正。材料样本（金属、矿石、芯片）几乎都是裸表面观察，不加盖玻片。因此高数值孔径的反射光物镜采用完全不同的光学计算——它针对的是"空气—样本"的直接界面。

别忘了它的双重身份：光下行时，它是聚光镜；光上行时，它是成像镜。分辨率依然遵循阿贝公式（波长与数值孔径的关系），与透射光并无二致。只要配合柯勒照明调校到位，哪怕光源是一根盘绕的灯丝，也能交出优异的分辨率与对比度。


【柯勒照明】让不完美的灯丝，给出完美的光

现实难题：卤钨灯的灯丝是盘绕的金属丝，亮暗极不均匀。如果直接把灯丝"印"在样本上，视野就会一块亮一块暗。

柯勒（Köhler）的解决方案堪称优雅：用集光镜把灯丝变成一个大幅放大的"二次光源"，并让灯丝的像最终落在物镜的后焦平面上——而不是样本上。

神奇之处就在这里：灯丝成像在"孔径平面"，意味着在样本所在的"成像平面"上，灯丝是彻底失焦的。样本上每一点，都被来自灯丝所有部位的光均匀照亮。灯丝的不均匀被彻底"抹平"，换来从边缘到边缘绝对均匀的明亮视野。

实用提示：柯勒照明需要毛玻璃扩散片可以进一步提升均匀性，但它会损失光通量，能不用就不用。调好柯勒照明，是反射光显微镜一切高质量成像的前提。

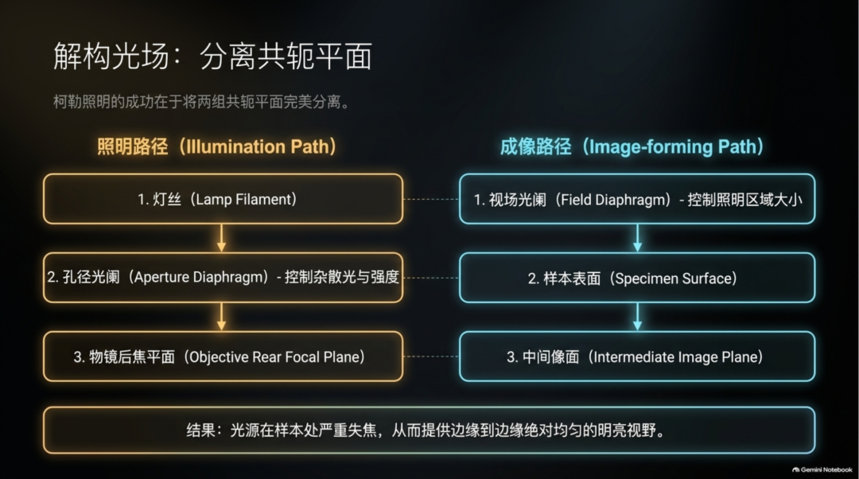

【进阶】解构光场：两组共轭平面的完美分离

柯勒照明的深层智慧，在于把显微镜里所有关键平面分成互不干扰的两组：

🔶 照明路径：灯丝 → 孔径光阑 → 物镜后焦平面。这三者互为共轭——孔径光阑的像直接落在物镜后孔径上，所以开合孔径光阑，调节的是照明强度、数值孔径与杂散光，并改变亮度与对比度，而完全不改变照明区域的大小。

🔷 成像路径：视场光阑 → 样本表面 → 中间像面。这三者互为共轭——开合视场光阑，只改变被照亮区域的大小，丝毫不影响照明强度。实践中应把视场光阑尽量收小，恰好框住观察区，可显著提升图像对比度。

两组平面各司其职的结果：光源像在样本处严重失焦（均匀照明），视场光阑在样本处清晰合焦（边界干净）。这就是"完美光场"的工程定义。


【总览】四种对比技术：在光路中"做手脚"的艺术

反射光显微镜中，物镜的双重身份留下了一份礼物：物镜后焦平面到镜筒透镜之间是平行光的"无限远空间"，这里有充足位置插入辅助元件，改变光波属性增强对比。

四类元件，四种视界：

▫ 明场：什么都不加，靠样本自身的吸收与反射差异成像——基础幅度对比。

▫ 暗场：换用环形凹面镜 + 椭圆反光镜组，只收斜射散射光——表面起伏对比。

▫ 偏振光：照明侧加起偏器，成像侧加 90 度正交的检偏器——双折射状态对比。

▫ 微分干涉相差：无限远空间中插入诺马斯基棱镜配合偏振组件——微小高程对比。

同一个样本表面，四种光学"滤镜"，四种真相。接下来两页，我们逐一拆解。

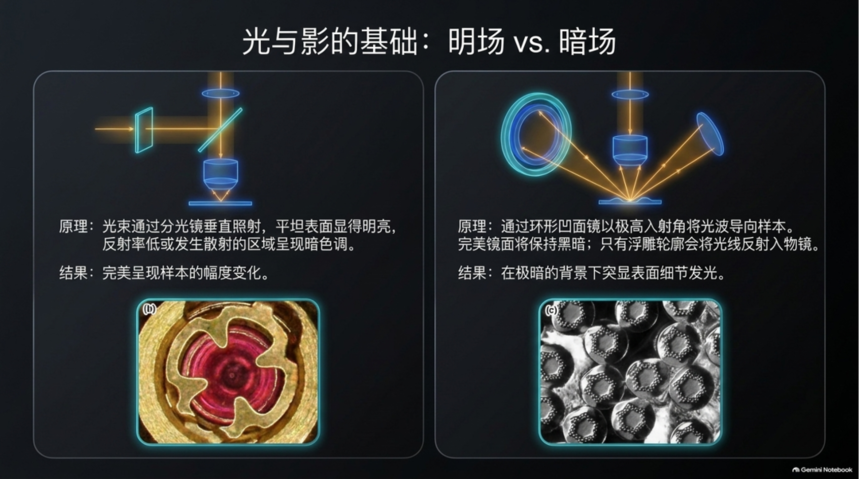

【对比之一】明场与暗场：正着照，还是斜着照？

◐ 明场：光束经分光镜垂直投向样本。平坦光滑处像镜子一样把光反射回物镜，显得明亮；吸收强或发生散射的低反射区域则呈现暗色调。它忠实呈现样本的"幅度变化"，适合大多数本身有明暗或颜色差异的样本——比如图中手表机芯的红宝石轴承，金属与宝石层次分明。

◑ 暗场：光路经过重新设计——照明光从物镜外圈套筒通过，被环形凹面镜以极高的入射角斜射向样本。若样本是完美平面，光全部被斜向反射走，没有光线进入物镜，视野一片漆黑；只有存在浮雕起伏、棱边、划痕的位置，才会把光"拐"进物镜——如图中超导线缆，黑底之上，每一根丝材的边缘都在发光。

操作要点：暗场观察时，垂直照明器里的孔径光阑和视场光阑都要开到最大，别挡住环形照明光束。暗场是发现表面微小缺陷的"放大镜"。


【对比之二】偏振光与 DIC：用"光的振动"与"光的干涉"看见不可见。

◇ 偏振光：在照明器中放入起偏器，让线偏振光照向样本；反射光回到物镜后，再经过一个与起偏器成 90 度的检偏器。正常情况下光应被完全挡住——只有那些在反射过程中被样本改变了偏振态的"退偏振光"才能通过。于是，金属合金的结构晶粒、矿物与薄膜的双折射特征显露无遗。加入 λ 补偿片，还能把灰度差异渲染成彩色（灵敏色法）。对付煤炭这类低反射率样本，还可在物镜前端加四分之一波片"Antiflex 帽"，消除物镜自身的反射干扰。

◇ 微分干涉相差（DIC）：诺马斯基棱镜把偏振光劈成两束相互正交的光，并肩射向样本。表面若有微小台阶，两束光走过路程不同，产生光程差；返回后经棱镜重新合并、通过检偏器发生干涉，光程差被翻译成明暗灰度——纳米级的高度起伏肉眼可辨。看图中集成电路：布线如浮雕般隆起，这就是 DIC 标志性的 3D 立体感。加入 λ 片，灰度亦可化为绚丽色彩。
