——从阿贝均匀浸没、球差校正到湿式制片全维实操指南

在显微成像的世界里，很多人把注意力全放在了几十万元的科研级物镜、高灵敏度背照式科学级相机或昂贵的超分辨转盘共聚焦系统上。然而，无数次实验中决定一张切片最终能否"纤毫毕现"或者"彻底翻车"的，往往是夹在盖玻片与载玻片之间、用量以微升计、成本不过几分钱的那一滴透明液体——封片剂。对于初学者而言，封片剂常被通俗地唤作"把标本粘在载玻片上的透明胶水"。但若站在精密光学系统与工程设计的视角，封片剂绝非光路之外的机械辅料，而是显微镜物方光学介质中不可分割的核心光路元器件。从19世纪恩斯特·阿贝（Ernst Abbe）奠定现代显微镜基石，到如今高NA多维活细胞三维层析，这一滴小小的介质始终在调控着光线的折射、散射、色散与波前汇聚。今天，晓像实验室就带您从硬核光学到底层生化选型，争取把这一滴液体讲透（你在别处可能再也找不到比本文更详细的拆解了）。

一、先看光路：封片剂在显微光学系统中的真正位置

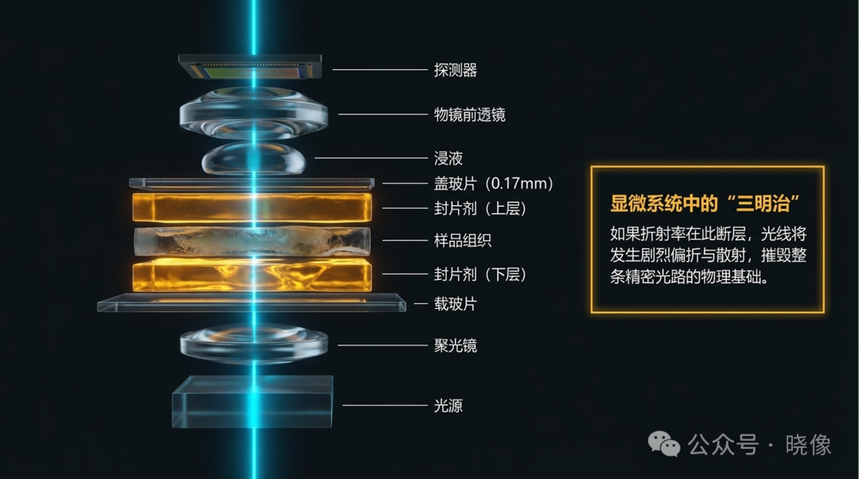

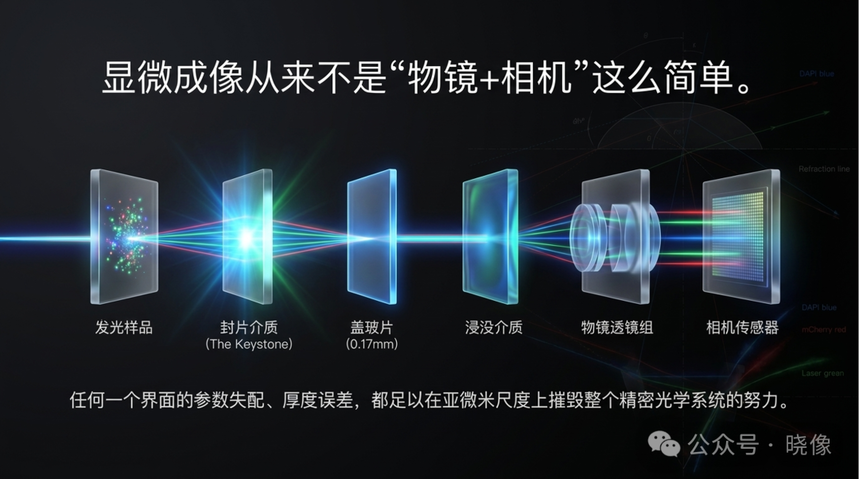

要真正理解封片剂，首先必须建立"完整物方光路"的概念。显微成像从来不是"光源照射样品，物镜放大成像"这么简单，光线从照明聚光镜出射穿透标本，再到达物镜前透镜，经历了连串复杂介质界面连续折射与反射。

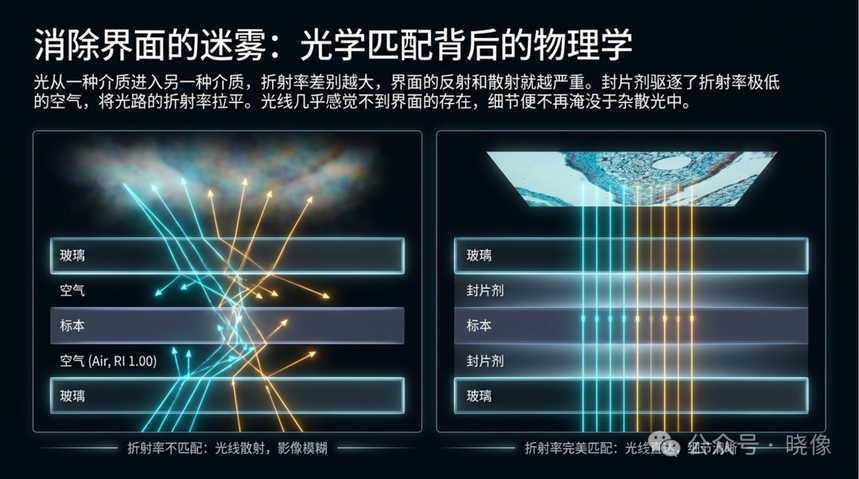

只要光线从一种介质倾斜入射到另一种介质，若两者的折射率n不同，光线传播方向就会根据斯涅尔定律（n1·sinθ1 = n2·sinθ2）发生偏折。更为严重的是，折射率跳变越大，界面上的菲涅尔反射就越剧烈。在未封片的"干式"玻片中，样品周围充斥着空气（n ≈ 1.00），光线必须在"玻璃（1.52）-空气（1.00）-组织（1.37~1.42）-空气（1.00）-玻璃（1.52）"这一系列大起大落的界面中反复震荡。结果就是大量高角度光线发生全内反射与剧烈杂散散射，导致图像背景发白、衬度溃散，微细结构全淹没在杂散光形成的白雾之中。

封片剂的核心本职，就是将空气彻底驱逐出物方空间，用折射率与载玻片、盖玻片高度接近的高透明介质填补组织内外所有的微观缝隙。只有当整条链路的折射率被"拉平"成一条直线时，光线才能顺顺当当地汇聚，显微镜的极限分辨率才有了光学实现的物理基础。

二、物理光学灵魂拷问：为什么"透明"远远不够？

很多初做实验的同学常常误以为：只要封片剂晶莹剔透、肉眼看毫无杂质，就是合格的好封片剂。在宏观肉眼看来，"能看见"似乎意味着光线畅通无阻，但在精密微观成像中，透明只是光学介质最粗浅的物理门槛，折射率（n）的精准匹配才是灵魂！

1. 常用光学介质的折射率阶梯

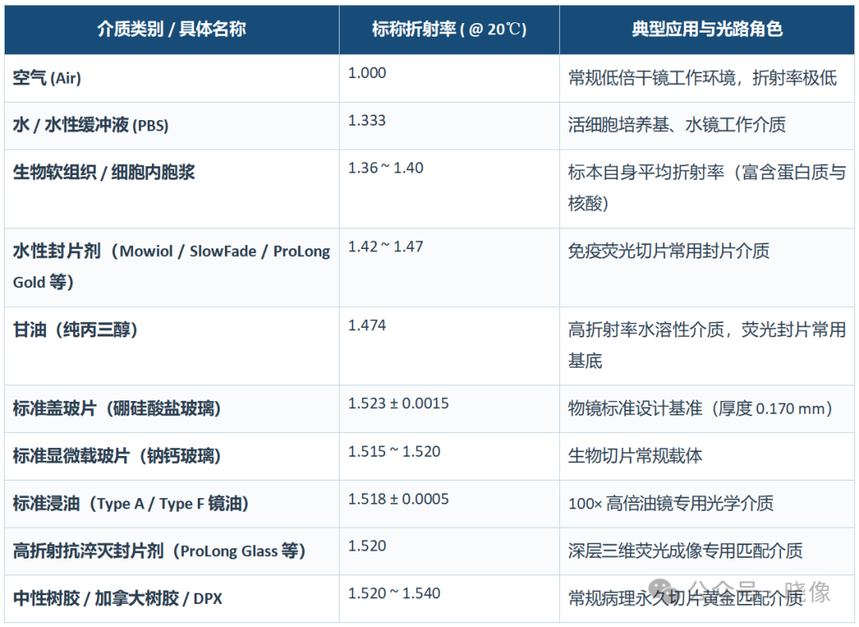

显微成像体系中，不同介质的折射率存在天然梯度。任何介质的引入，都将深刻改变波前（Wavefront）曲率：

2. 阿贝的终极梦想：均匀浸没系统

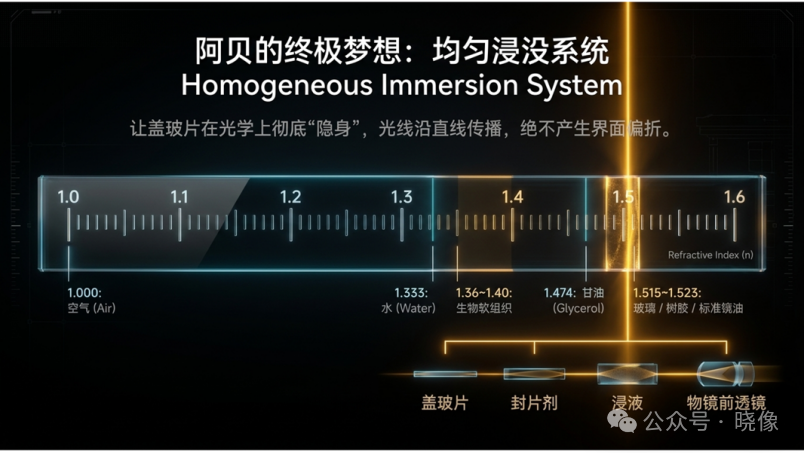

早在19世纪70年代，显微镜理论巨擘恩斯特·阿贝在与卡尔·蔡司合作时便提出了划时代的概念——均匀浸没系统。阿贝指出：如果能让标本下方的封片剂、盖玻片、物镜前端的浸液以及物镜的第一片前透镜，全部具备完全相同的折射率（n ≈ 1.518）与阿贝色散系数，那么从几何光学角度看，盖玻片在光学上就彻底"隐形"了！光线在整条物方空间内沿直线传播，绝不产生界面偏折。这一设计直接消除了盖玻片带来的负面影响，为近代高分辨油镜的诞生铺平了道路。

三、数值孔径与球差：高倍物镜为什么对它极度敏感？

1. NA 牵动着物镜的物理极限

显微光学中最重要的性能指标不是放大倍率，而是数值孔径（Numerical Aperture, NA）。NA直接决定了显微镜的两大终极性能指标：即横向分辨率和收集光的能力。

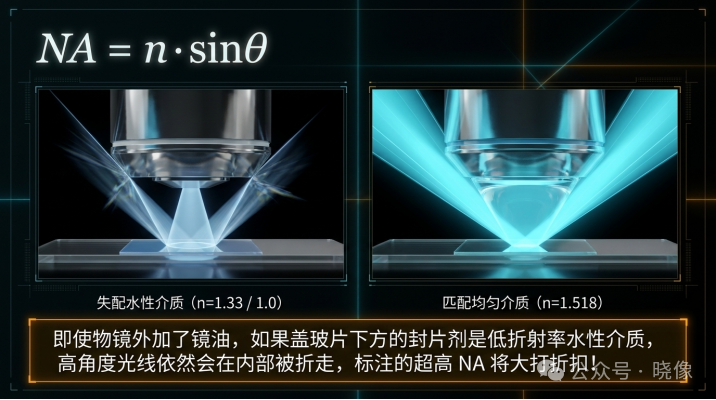

公式中的n即为物方介质折射率，θ为物镜可收集光线的最大半角。在干涉与衍射限制下，空气介质的n = 1.00，即便工艺做到极致，sinθ也不可能达到1.0（极限角通常约72°），因此干镜的理论NA上限绝不可能突破0.95。而一旦在物镜与盖玻片之间滴加折射率n = 1.518的香柏油或合成浸油，光锥的最大收集半角被充分放大，物镜的NA就能一举跨越到1.40甚至1.49（TIRF物镜）。但请注意：如果盖玻片下方的封片剂折射率与盖玻片严重失配（例如在油镜下误用了折射率仅1.33的水性介质且样品位于深层），高角度光线在穿越封片剂与盖玻片分界时就会发生强烈的提前折射，原本物镜设计能够接收的光锥边缘光线将被完全折走，物镜标注的超高NA实际上被大打折扣！

2. 为什么 100× 油镜必须滴油？

油浸物镜的关键并不是简单地"让图像更亮"。更核心的原因是利用折射率匹配的浸液彻底消除盖玻片上表面与物镜前片之间的空气隙，把物方介质链条的折射率拉平，并支撑更高的数值孔径设计。从NA = n·sinθ可以直接看出：提高物方介质折射率n，就是在抬高NA的理论天花板——这正是阿贝均匀浸没思想的工程实现。所以油镜里的那一滴油，和盖玻片下的那一滴封片剂一样，不是可有可无的辅助液体，而是整个光学系统的一部分。

3. 球差（Spherical Aberration）：光线到不了同一个交点

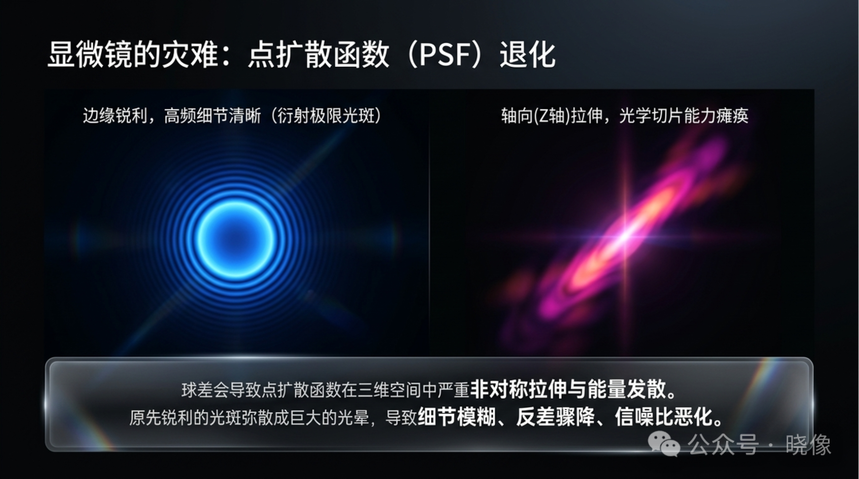

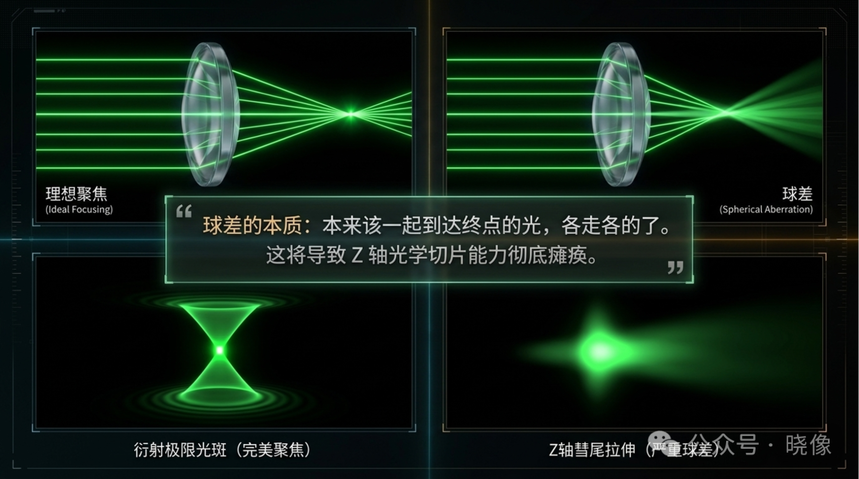

高数值孔径物镜对介质匹配极度敏感的另一个物理梦魇，叫做球差。在理想光学系统中，来自标本同一个物点的所有光线，经过透镜折射后应当完美汇聚在像平面上的同一空间点。然而，物镜工程师在设计消色差、消球差系统时，是将标本介质折射率（通常基准设为1.515~1.52）、盖玻片厚度（标准0.17 mm）作为固定常量纳入逆向光路计算的。一旦封片剂折射率偏离设计值（例如封片剂折射率为1.44，而设计基准为1.52）：•近轴光线（角度小）穿过介质层时偏折极小，聚焦在设计焦平面附近；•边缘高角度光线（孔径大）在失配界面处遭遇剧烈非线性偏折，导致焦点发生沿光轴方向的严重纵向漂移！这就是球差的本质——"本来应该一起到达终点的光线，有的先到、有的后到，各走各的"。在成像结果上，球差会导致点扩散函数（Point Spread Function, PSF）在三维空间中严重非对称拉伸与能量发散。原先锐利的衍射极限光斑弥散成巨大的光晕，图像呈现出细节模糊、反差骤降、信噪比恶化、轴向（Z轴）光学切片能力彻底瘫痪的恶劣后果。

四、为什么是 0.17 mm？解密物镜镜身上的密码

拿起任意一支高倍专业物镜（如40×、60×、100×），仔细观察镜筒上刻印的一排技术参数，你一定会看到类似这样的标示：

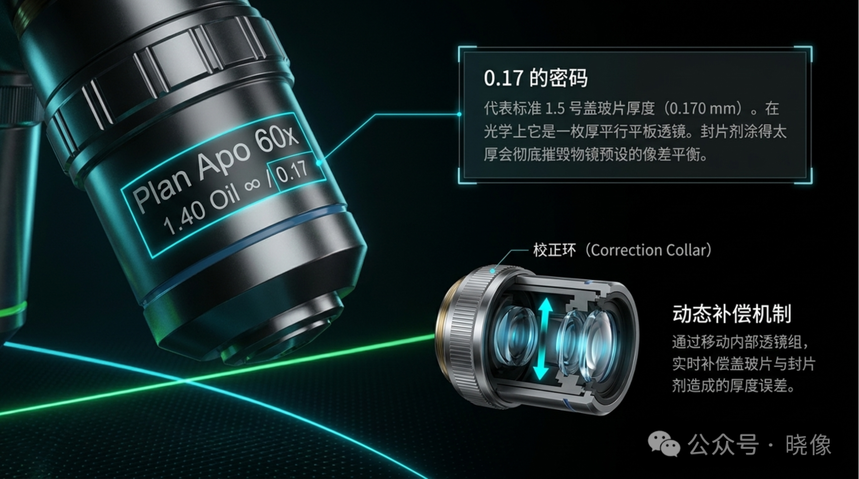

Plan Apo 60× / 1.40 Oil ∞ / 0.17

这里的"0.17"，单位是毫米（mm），指的就是该物镜在出厂设计时，光学系统所强制预设的盖玻片标准厚度（即国际公认的1.5号盖玻片，标准厚度0.170 ± 0.005 mm）。

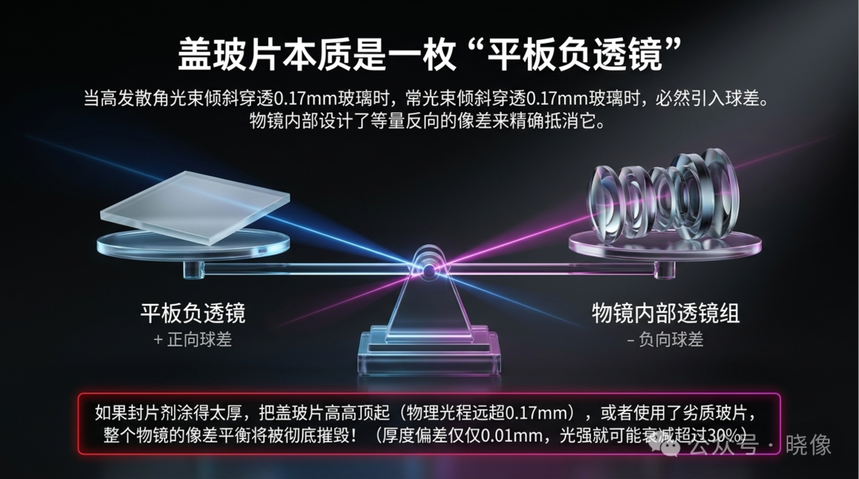

1. 盖玻片是一枚"平板负透镜"在物方光路中，0.17 mm厚度的平板玻璃绝非普通保护壳，它在光学本质上相当于一枚放置在物镜前方的"厚平行平板"。当高发散角光束倾斜穿透这层玻璃时，平板会引入显著的正向初级球差。高素质物镜内部的复杂透镜组，专门设计了等量反向的预加像差来精确抵消这0.17 mm玻璃引入的误差。

这意味着，如果盖玻片厚度不合格（例如买了劣质1号玻片0.14 mm，或2号玻片0.22 mm），或者封片时封片剂涂得太厚、把盖玻片高高顶起（使样品到盖玻片顶部的有效物理光程远超0.17 mm），整个物镜的像差平衡就会被彻底摧毁！实验表明，在NA 0.85的干镜下，盖玻片厚度仅仅偏差0.01 mm（10微米），中心艾里斑的光强就可能衰减超过30%！

2. 校正环（Correction Collar）到底在拧什么？

许多高级40×或60×高NA干镜、水浸物镜上，都带有一个刻有刻度（如0.11~0.23）的可旋转金属转环——校正环。转动校正环时，物镜内部的一组活动透镜组会产生微米级的前后轴向位移，其物理目的正是：动态补偿由于盖玻片实际厚度误差、或者封片剂层厚度、介质折射率漂移所引入的球差！如果你使用的物镜带有校正环，在观察深层切片时，务必养成边微调焦距、边缓慢旋转校正环的习惯，直到视野中物体的对比度和细微结构锐度达到峰值——这才是真正属于光学工程师的顶级调校。

五、常见封片剂深度大盘点：树脂 vs 水性两大阵营

面对试剂架上琳琅满目的试剂瓶，该如何下手？首先破除一个误区：封片剂不是"越透明越好"，也不是"折射率越高越好"。折射率、黏度、固化方式、荧光背景、抗淬灭性能以及与样品的化学兼容性，都可能成为关键变量。更准确的选择逻辑应该是：样品+封片剂+盖玻片+物镜+成像模式，放在一起考虑——不要先问"哪个封片剂最好"，先问"我要完成什么成像任务"。在此基础上，再根据溶剂基底、固化机理与光化学特性建立分类思维，选型就会无比清晰。主流封片剂严密划分为两大主力阵营及特种衍生系列：

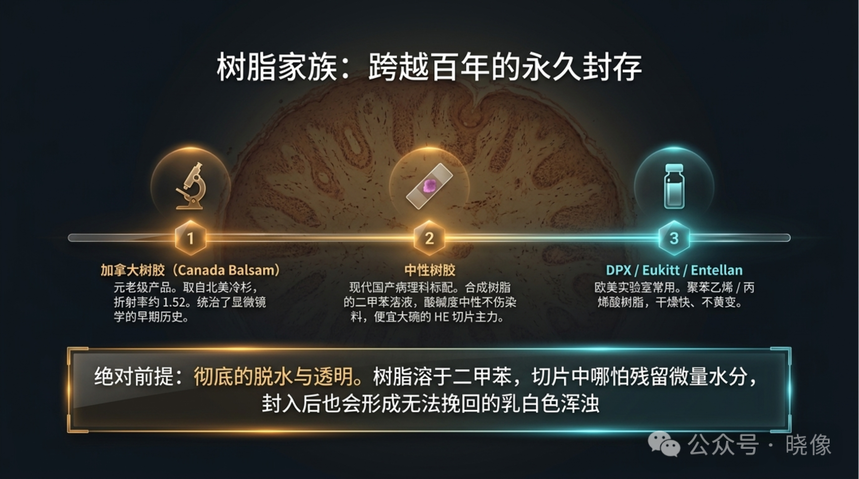

1. 树脂类封片剂（永久型硬封装）树脂类封片剂是组织病理学与常规形态学研究的"压舱石"。其典型特征是以疏水性合成树脂或天然树胶为基体，溶于二甲苯或甲苯等有机芳香族溶剂中。•加拿大树胶（ n ≈ 1.52）：显微镜学的"始祖级"封片介质，提取自北美冷杉树脂，从19世纪中期沿用至今，折射率与钠钙玻璃近乎一致，完全固化后质地坚如磐石，历经百年切片仍清澈透明。如今多用化学合成树脂替代，但经典名号流传至今。•中性树胶（ n ≈ 1.52~1.53）：国内各大医院病理科与高校生物实验室的"普及标配"。采用合成改性树脂的二甲苯溶液，呈弱中性，克服了传统天然树胶偏酸性易导致苏木精褪色的缺陷；一瓶500 mL不过十几到几十元，性价比极高，是HE染色切片的绝对主力。•DPX / Entellan / Eukitt（n ≈ 1.52~1.54）：欧美科研体系的主流永久树脂。DPX是聚苯乙烯、增塑剂与二甲苯的三元体系；Entellan具备极速自固化与长效抗黄变性能，干燥速度显著优于传统树胶。

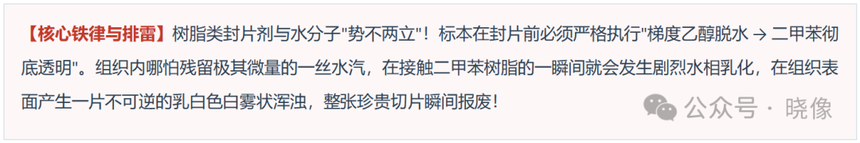

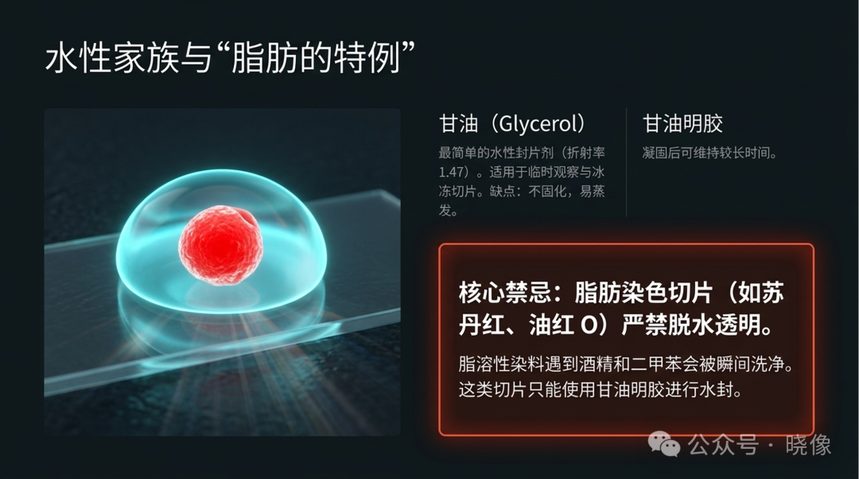

2. 水溶性封片剂（半永久与临时型）当标本绝对不能接触有机溶剂，或必须在近生理含水状态下观察时，水溶性封片剂成为唯一选择。请注意：水性体系与树脂体系是两条互斥的工艺路线，水性封片剂绝不可接触二甲苯，染色流程中途改换阵营，大概率整批报废。•纯甘油/甘油-PBS缓冲液（Glycerol, n ≈ 1.47）：最简单便捷的水性介质。甘油自身具备一定保湿抑菌性，折射率达1.47，远优于纯水（1.33）。常用于冰冻切片临时快速镜检、原生动物活体观察。缺点是不自固化、极易受震动位移且易吸潮，仅适合临时观察。•甘油明胶（Glycerol Jelly, n ≈ 1.44~1.47）：利用高纯明胶受热液化（40~50℃水浴）、降温自然凝胶化的物理特性封片。它在组织化学中拥有一项无可替代的统治级地位——脂质染色（苏丹红、油红O）。因为脂滴染料极易溶于酒精和二甲苯，脱水必然前功尽弃，唯有甘油明胶能温和封固，并可使切片保存数月乃至数年。•聚乙烯醇基底（PVA / Mowiol, n ≈ 1.46~1.47）：科研实验室经典自配或商品水性硬封剂。涂布后溶剂缓慢挥发，PVA聚合成半坚韧固体透明薄膜，机械固定力出色；加入DABCO等抗氧化剂，即成经典的自配抗淬灭封片剂。

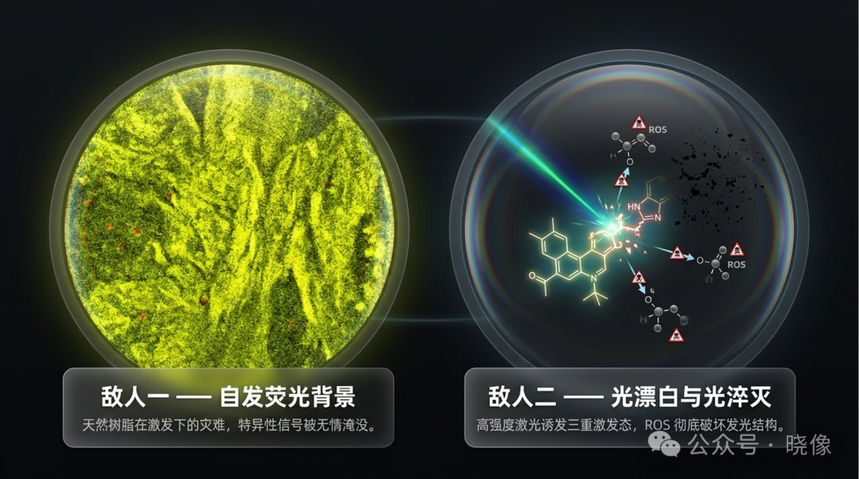

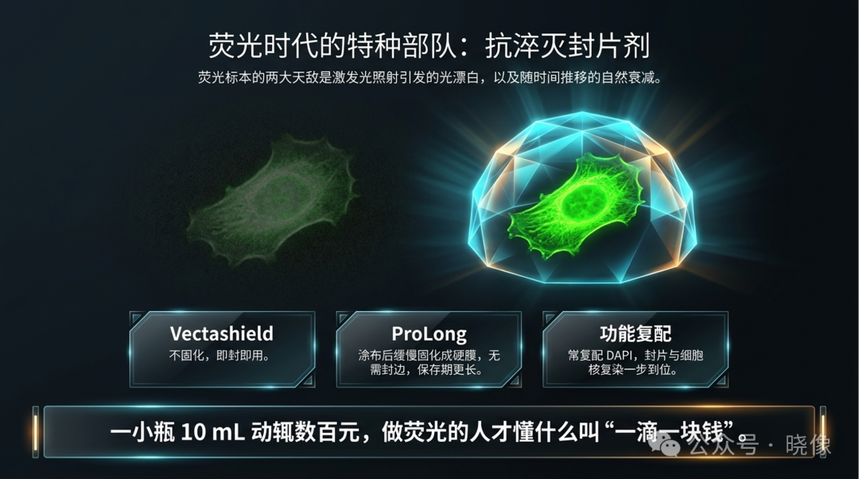

3. 荧光专用的"特种部队"：抗淬灭体系在荧光显微镜或激光共聚焦显微镜下，封片剂面临着普通明场所没有的严峻光物理挑战：•敌人一：自发荧光背景。许多天然树脂在紫外或蓝光激发下会产生极强的黄绿色自发荧光背景，直接把原本微弱的特异性荧光信号无情淹没——这也是荧光实验严禁使用普通树脂类封片剂的原因。•敌人二：光漂白与光淬灭。在激光高强度辐照下，荧光基团从单重态跃迁至寿命较长的三重激发态，极易与溶解氧反应生成活性氧自由基（ROS），导致共轭双键被彻底破坏而永久丧失发光能力。

因此，荧光专业封片剂（如商业级的ProLong、Vectashield、Fluoromount-G等）在水性甘油或高分子基体中，专门复配了高浓度高效自由基捕获剂与抗氧化剂（如DABCO、N-没食子酸丙酯、Trolox、p-苯二胺PPD等），能够使荧光染料在连续激光轰击下的寿命延长5~10倍以上！国际主流商品中，产品线最完整的是 Thermo Fisher 的抗淬灭家族：ProLong 系列（Gold / Diamond / Glass）涂布后固化成硬膜（hard-set），盖玻片不滑动，适合长期保存；SlowFade 系列为非固化软封，即封即拍，适合快速上机观察。许多产品还直接预混了DAPI或Hoechst 33342细胞核染料，在封片的同时顺手完成核复染定位。这类试剂价格不菲，一小瓶10 mL往往要几百元，是免疫荧光实验室名副其实的"一滴一块钱"。

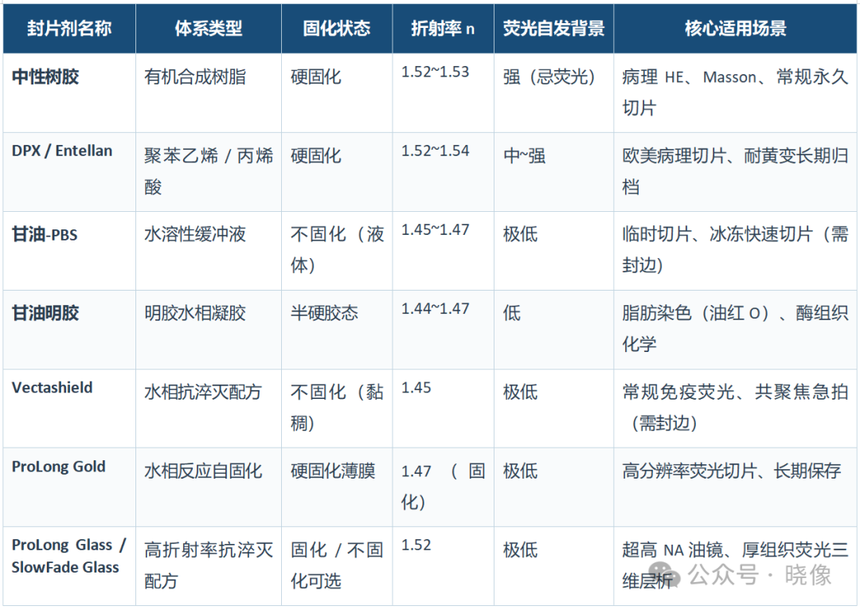

4. 主流封片剂关键物理参数与选型对照总表

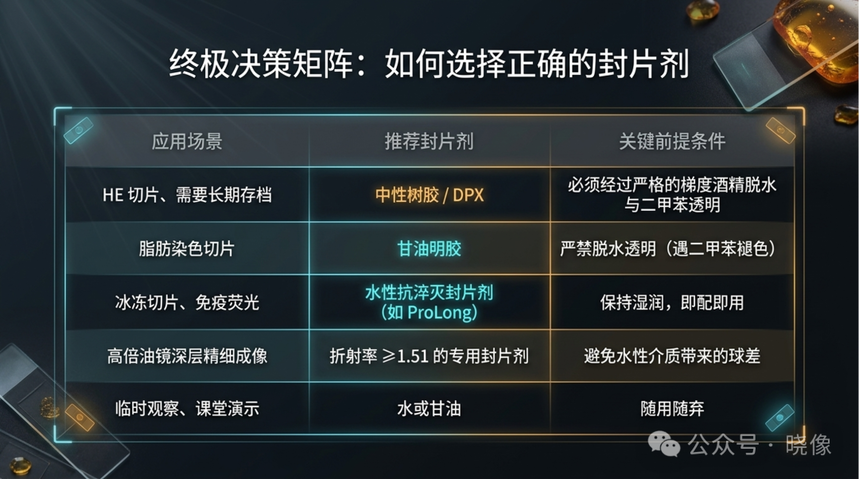

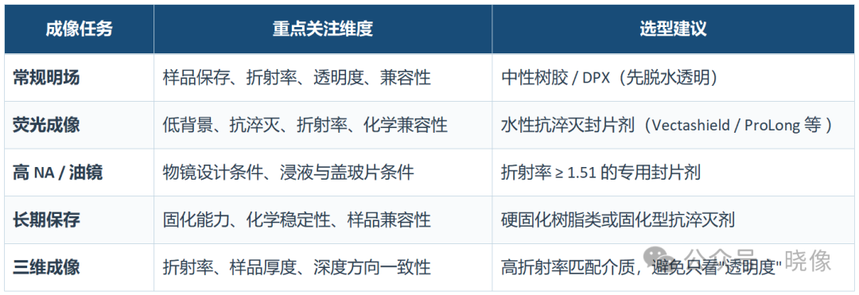

5. 按成像任务快速选型（任务驱动速查表）记不住每瓶试剂的参数也没关系，从自己的成像任务出发反推，同样能建立选型直觉：

一句话原则：要放五十年，用树脂；要看荧光，用水性抗淬灭；染料怕有机溶剂，千万别脱水。

六、从二维切片到三维成像：封片剂在深层成像中的决定性地位如果你从事的是激光共聚焦扫描显微镜（CLSM）、双光子荧光显微镜（2-Photon）或光片荧光显微镜（LSFM）等三维层析技术，封片剂的重要性甚至会直接超越物镜的倍率！

1. 轴向散焦与深度诱导球差

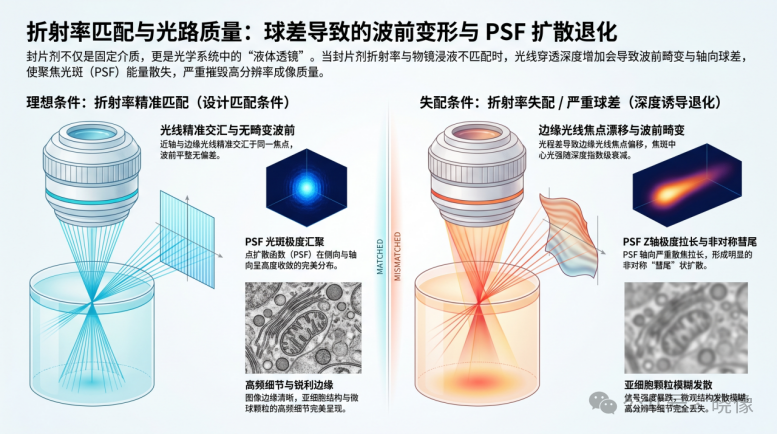

在常规薄切片（厚度4~8 µm）成像中，光线穿透介质的厚度极其微小，折射率失配带来的几何程差尚可勉强耐受。但在厚组织样本（如50~200 µm的脑片或类器官）三维Z轴扫描中，焦点不断向样品内部深潜：•焦点位置轴向偏移：由于物镜浸液折射率（n_imm）与样品封片剂折射率（n_mount）不一致，电机的物理进给距离Δz与焦点在样品内部的实际聚焦距离Δz'会产生严重缩放比例偏差；•球差随穿透深度线性剧增：物镜出射光波前在深入失配介质数十微米后发生严重畸变，聚焦光斑中心光强呈指数级暴跌！实验测算，若使用NA 1.40油镜对折射率n = 1.38的水性样品深层成像，仅穿透15 µm深度，焦斑中心有效光强就衰减超过70%，成像画面一片黑雾混沌。

2. 组织光透明化技术的本质

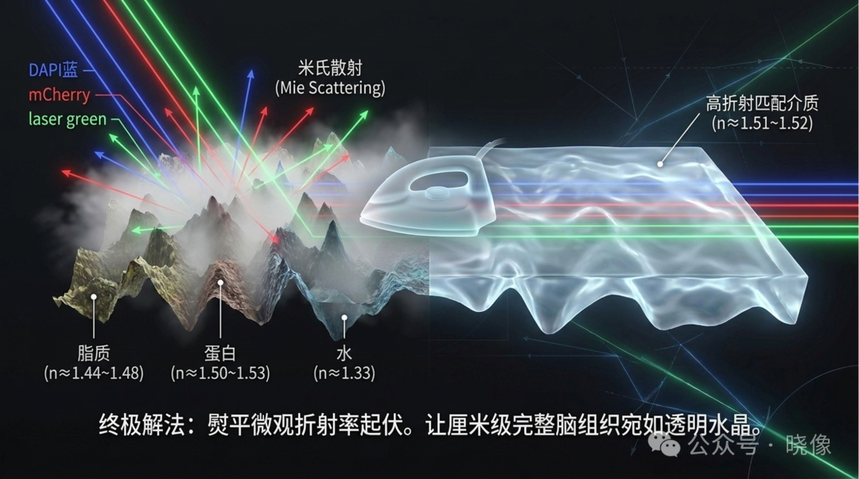

近年来生命科学领域革命性的"组织透明化技术"（如CLARITY、CUBIC、PEGASOS、BABB等），其物理核心恰恰就是封片剂理论的终极延伸：生物组织之所以天然不透明，是因为细胞膜脂质（n ≈ 1.44~1.48）、细胞骨架蛋白（n ≈ 1.50~1.53）与细胞内外自由水（n ≈ 1.33）之间存在极度复杂的亚微米级微观折射率异质性，光线在组织内部发生成千上万次强米氏散射（Mie Scattering）。组织透明化技术通过化学脱脂，并浸润一种特制的高折射率均质化封片介质（通常精准调谐至n = 1.51~1.52），彻底熨平全脑组织微观折射率起伏，使厘米级厚度完整脑组织宛如透明水晶，光子畅行无阻。

七、实验老手绝不外传的实操规范与"翻车避坑宝典"

即使手握最顶级的封片剂，如果制片实操手法不当，依然逃不过全盘报废的命运。以下提炼自资深制片技师与光学工程师千锤百炼的操作规范：

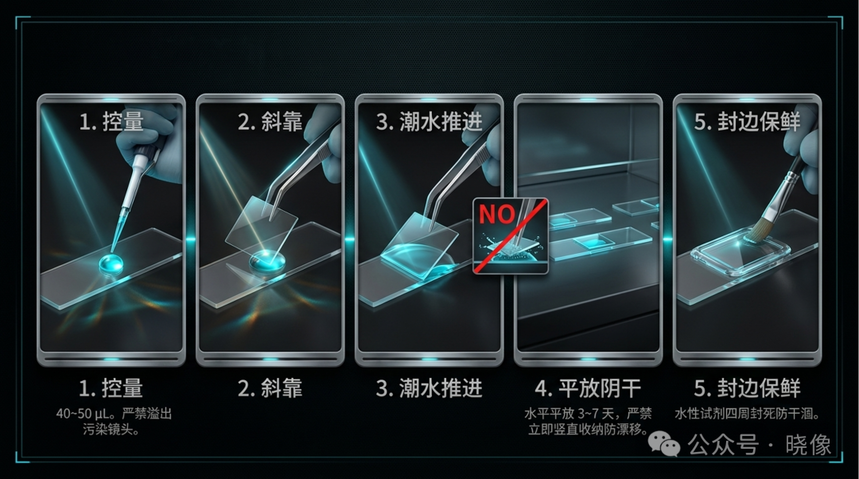

1.规范手法：五步盖出"零气泡"极品玻片

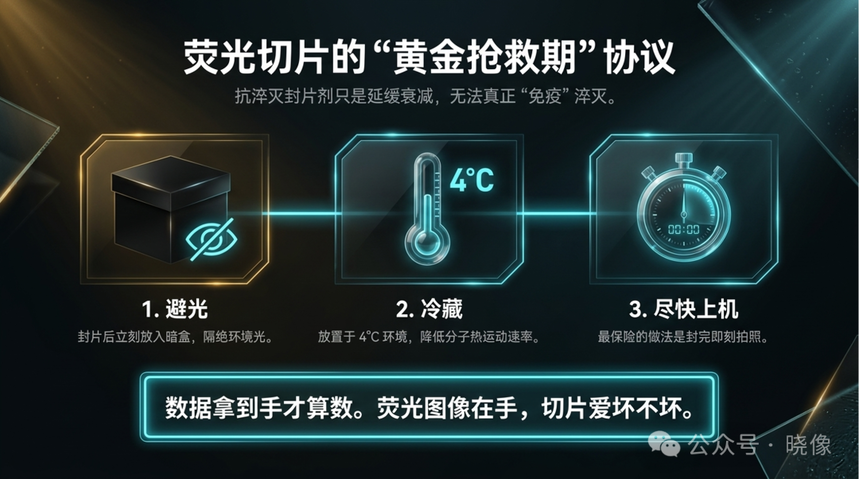

①精确控制液滴用量：过少导致边缘空干形成致命气泡死角；过多则溢出污染载物台甚至腐蚀高倍镜头机械环。标准24×24 mm方形盖玻片，封片剂最佳用量为40~50 µL（约移液枪半吸头至一滴满管）；长条形24×50 mm盖玻片约需80~100 µL，宜在长轴方向均匀点涂2~3点。② "斜角倚靠，潮水推进"标准盖片法：右手持精密眼科镊夹持盖玻片边缘，左手持解剖针辅助，将盖玻片一侧以45°倾角平稳搭在载玻片液滴外侧，使封片液在表面张力作用下沿接触边缘形成均匀液桥；随后用针尖轻轻托住盖玻片，以极其平缓的速度缓缓向下放平，让液面如潮水般从一端向另一端推挤排出所有空气。【严禁手法】直接水平"拍"下盖玻片——这是大批量制造气泡的自毁式手法！③气泡紧急救援法则：若刚盖上发现细小微气泡——对水性封片剂：可在盖玻片上方垫一层吸水滤纸，用镊子后端极轻微点压气泡上方，驱动其向边缘游离；若气泡过大，果断揭开盖玻片浸入PBS漂洗后重新封固。对树脂类封片剂：若树脂已进入固化黏结期，千万不可强行压挤或揉搓，否则会将娇嫩的切片组织彻底扯碎撕裂！唯一正确的补救是立即将整张玻片浸入二甲苯染缸中浸泡数小时，待树脂完全溶解后，重新透明脱水封片。④阴干平放与防漂移规范：树脂类封片完成后，必须在水平通风柜内平放阴干3~7天，绝对不可封完后立即竖直插入切片盒或竖直收纳架！在树脂溶剂完全挥发交联前，重力会导致盖玻片在微观液层上漂移滑动，导致组织严重折叠或被推挤出视野边界。⑤荧光切片的两条纪律：一是水性封片剂封边后立即观察、尽早拍摄——抗淬灭封片剂只是延缓淬灭而非免疫淬灭，荧光图像拿到手才算数，切片平时避光4℃保存；二是水性封片剂不固化、盖玻片会滑动，务必用透明指甲油或专用密封胶封固四周边缘，既防漂移又防蒸发。

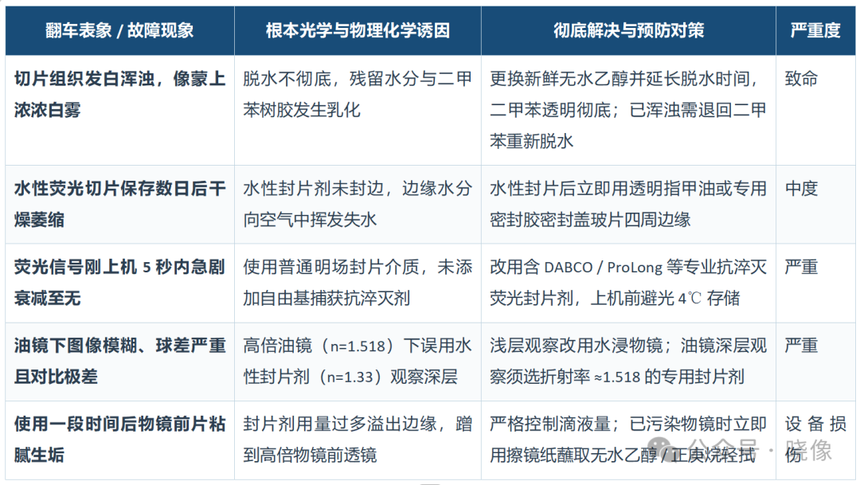

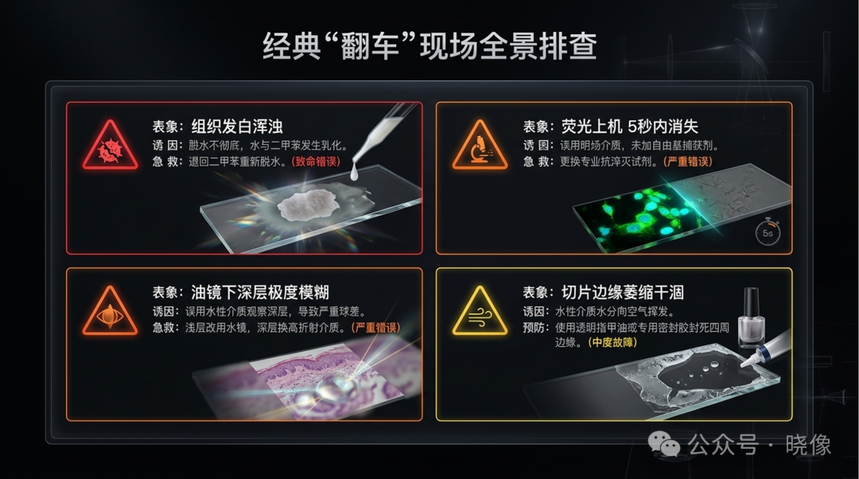

2. 经典"翻车现场"全景排查速查表

八、结语：真正专业的显微成像思维是"系统工程"

当我们重新审视载玻片上那一滴微不足道的液体时，不应再把它当成一种简单的"实验室消耗胶水"。它是一枚液体透镜，是阿贝光学理论的物理载体，是连接生命样本微观物质与现代光电探测器的第一道光学界面。显微成像质量从不是由单一顶级元器件决定的，而是整条链路协同作用的终极呈现：

任何一个界面的参数失配、厚度误差或气泡污染，都足以在亚微米尺度上摧毁整个精密光学系统的努力。一滴封片剂，改变的可能不是样品，而是穿过样品的光。下一次坐在显微镜前调焦时，不妨低头先看看盖玻片下的那一滴清澈介质——尊重光路的规律，显微镜自然会回赠你最纯粹、最惊艳的微观世界。
